专利号: 2017100714698
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

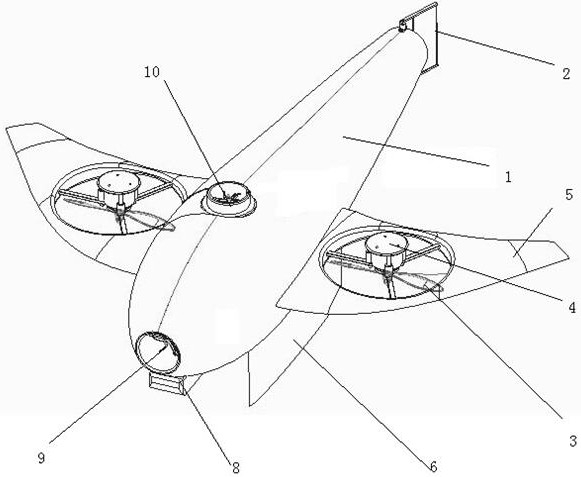

1.一种两栖无人机,包括机身(1)、舵板(2)、旋翼(3)、液压平衡器(4)、侧翼(5)、底部泵(7)、控制端盒(8)、前端旋翼(9)和顶部泵(10),其特征在于:所述机身(1)中空,所述机身(1)头部上方有顶部泵(10),所述机身(1)头部下方有底部泵(7),所述底部泵(7)和顶部泵(10)位置相对应,所述机身(1)头部前侧有前端旋翼(9),所述机身(1)头部下方有控制端盒(8),所述机身(1)的尾端安装有舵板(2),所述机身(1)两侧各有一个侧翼(5),所述侧翼(5)内有圆形槽,所述侧翼(5)的圆形槽内有液压平衡器(4),所述液压平衡器(4)的电机(4‑3)通过支架安装在侧翼(5)的圆形槽内,所述电机(4‑3)的转轴上安装有旋翼(3);

所述液压平衡器(4)包括平衡座(4‑1)、柱塞泵(4‑2)和电机(4‑3),所述电机(4‑3)固定在平衡座(4‑1)内,所述柱塞泵(4‑2)有三个,所述柱塞泵(4‑2)等角度绕电机(4‑3)的转轴的中心线一周,所述柱塞泵(4‑2)与平衡座(4‑1)和电机(4‑3)的安装支架相连;

所述机身(1)主体为流线型;

所述机身(1)底部有一对起落架(6)。
