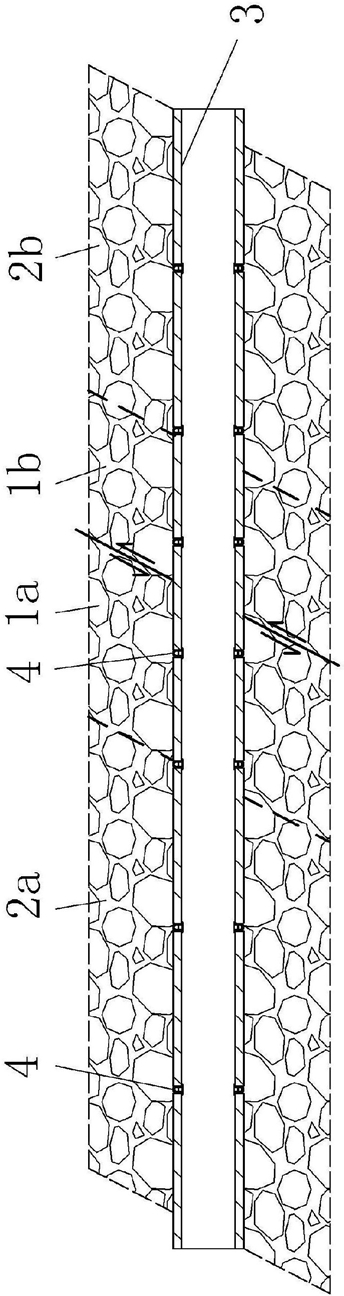

1.一种穿越活动断层的地铁隧道抗错动二次衬砌结构的修建方法,其步骤是:A、活动断层的破碎带上盘(1a)、破碎带下盘(1b)、紧邻破碎带上盘(1a)的上盘过渡段(2a)和紧邻破碎带下盘(1b)的下盘过渡段(2b)组成活动断层穿越区;在活动断层穿越区内,按下式确定的隧道高度S,进行隧道开挖:式中,S0为标准隧道高度,H为通过地质勘察得出的活动断层最大错动量;
上盘过渡段(2a)的长度范围为0.338×H~1.560×H,下盘过渡段(2b)的长度范围为
0.338×H~1.000×H;
B、活动断层穿越区内的隧道开挖完成后,修筑初期支护,然后进行二次衬砌(3)的修建;活动断层穿越区内修建的二次衬砌(3)的厚度较非活动断层穿越区的二次衬砌的厚度增加5cm~30cm;并且:活动断层穿越区内的二次衬砌(3)进行分节,分节处设置10cm~20cm的变形缝,并在变形缝处填充“且”字形橡胶止水带(4);其中,破碎带上盘(1a)和破碎带下盘(1b)的二次衬砌(3)的单节长度为6-12m,上盘过渡段(2a)和下盘过渡段(2b)的二次衬砌(3)的单节长度9-
18m。
2.根据权利要求1所述的一种穿越活动断层的地铁隧道抗错动二次衬砌结构修建方法,其特征在于:所述A步骤中的上盘过渡段(2a)的长度的取值和下盘过渡段(2b)的长度的取值,均由活动断层的断层类型、断层倾角和隧道埋深确定;其具体取值见下表:
3.根据权利要求1所述的一种穿越活动断层的地铁隧道抗错动二次衬砌结构修建方法,其特征在于:所述的B步骤中活动断层穿越区内修建的二次衬砌(3)的厚度较非活动断层穿越区的二次衬砌的厚度增加的具体值,由下表确定:
4.根据权利要求1所述的一种穿越活动断层的地铁隧道抗错动二次衬砌结构修建方法,其特征在于:所述的B步骤中的破碎带上盘(1a)和破碎带下盘(1b)的二次衬砌(3)的单节长度的具体取值,由下表确定:所述的B步中的上盘过渡段(2a)和下盘过渡段(2b)的二次衬砌(3)的单节长度的具体取值,由下表确定:
