专利号: 2017100757299
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

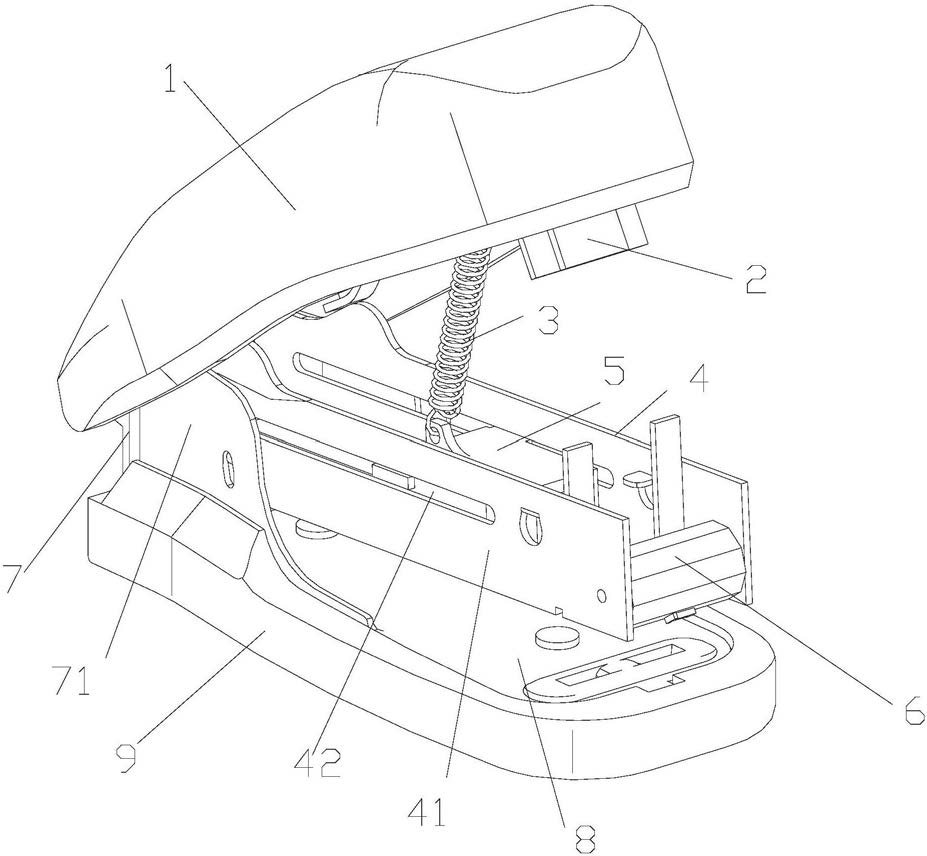

1.一种可记录装订顺序的订书机,包括上端盖、压形器、订书钉托架、支架座、变形器、底座、推动器及弹簧,所述变形器装设在所述底座上,所述支架座与所述变形器或所述底座连接,所述订书钉托架的一端转动地连接在所述支架座的内侧,所述上端盖的一端与所述支架座转动连接,所述压形器装设在所述上端盖上,所述推动器装设在所述订书钉托架内并通过弹簧与所述压形器连接,以在所述压形器上下压动时沿着所述订书钉托架移动,其特征在于:所述订书机还包括钢印棱柱,所述钢印棱柱转动地安装于所述订书钉托架远离所述支架座的一端,所述钢印棱柱的棱柱面上凸设有不同的数字,所述钢印棱柱为包括十个棱柱面的十棱柱体,其中9个相邻棱柱面上的数字依次为1,2,3,4,5,6,7,8,9,另有一棱柱面为没有数字的平面;所述压形器包括安装臂及抵接块,所述安装臂装设在所述上端盖上,所述抵接块由所述安装臂远离所述支架座的一端朝向所述变形器弯折延伸形成,所述抵接块朝向所述变形器的一侧间隔设有抵压部及啮合部,所述啮合部为开设在所述抵接块远离所述安装臂一侧的凹槽,所述凹槽远离所述压形器的侧壁包括一弧形部及分别连接于所述弧形部相对两侧的两段定位部,所述啮合部与所述钢印棱柱相啮合时,所述定位部与水平面平行,所述弧形部朝远离所述变形器的方向凹设,以形成一用于收容所述数字的避位空间;所述安装臂与所述弹簧的一端连接;所述抵压部与所述变形器配合,以对物件进行装订,所述啮合部与所述钢印棱柱相啮合,并能够抵压所述钢印棱柱,以将所述钢印棱柱上的数字压印在所述物件上。

2.根据权利要求1所述的可记录装订顺序的订书机,其特征在于:所述支架座包括两个安装板,所述两个安装板分别连接于所述变形器的相对两侧,所述订书钉托架包括两个相对设置的托板,两个托板的一端分别转动地装设在所述两个安装板上,所述推动器滑动地装设在两个托板之间。

3.根据权利要求2所述的可记录装订顺序的订书机,其特征在于:每一托板沿其长度方向贯通设有导向孔,所述推动器的相对两侧分别滑动地装设在两个托板的导向孔中。

4.根据权利要求1所述的可记录装订顺序的订书机,其特征在于:所述数字为阿拉伯数字。

5.根据权利要求1所述的可记录装订顺序的订书机,其特征在于:所述安装臂朝向所述变形器的一侧设有挂环,所述弹簧的一端装设在所述挂环上。
