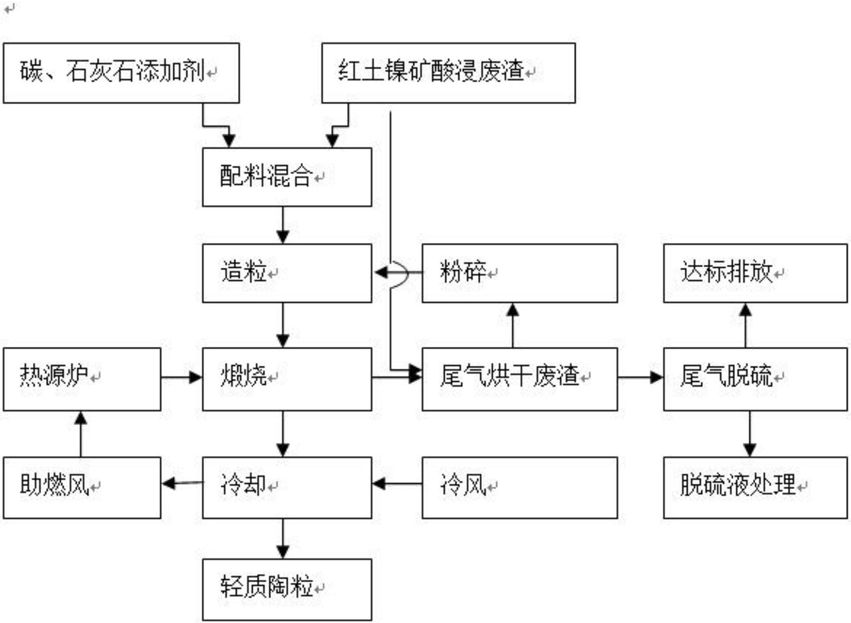

1.一种红土镍矿酸浸废渣生产建筑陶粒的方法，其特征在于步骤如下：

1)把红土镍矿酸浸废渣和添加剂加入混合器，搅拌混合均匀；

2)将上述搅拌均匀的混合物输送到造粒设备，使用成球机造粒，固体颗粒粒径为1-

20mm；

3)固体颗粒进入煅烧炉，热源炉提供热能供煅烧炉在1150-1200℃温度下煅烧熔胀30-

60分钟，得到熔胀后的陶粒；煅烧的尾气用于烘干废渣，烘干的废渣用于生产造粒；利用热量后的尾气经脱硫脱硝处理后，达标排放；

4)将熔胀后的陶粒用风冷却到70℃以下得到成品，产品质量符合建筑用陶粒指标；冷却产生的热风用于热源炉作为助燃风使用，回收热量；

所述步骤1)中的红土镍矿酸浸废渣是指红土镍矿使用酸浸取后的不溶物；所述添加剂为碳粉和石灰石粉中的一种或者两种任意比例混合物，其添加量为红土镍矿酸浸废渣的1-

15wt%，其颗粒粒径为30-500μm。

2.根据权利要求1所述红土镍矿酸浸废渣生产建筑陶粒的方法，其特征在于：所述步骤

3)中热源炉为利用燃煤、燃油或燃气提供热源的任意设备。
