专利号: 201710079513X
申请人: 陈玉庆
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

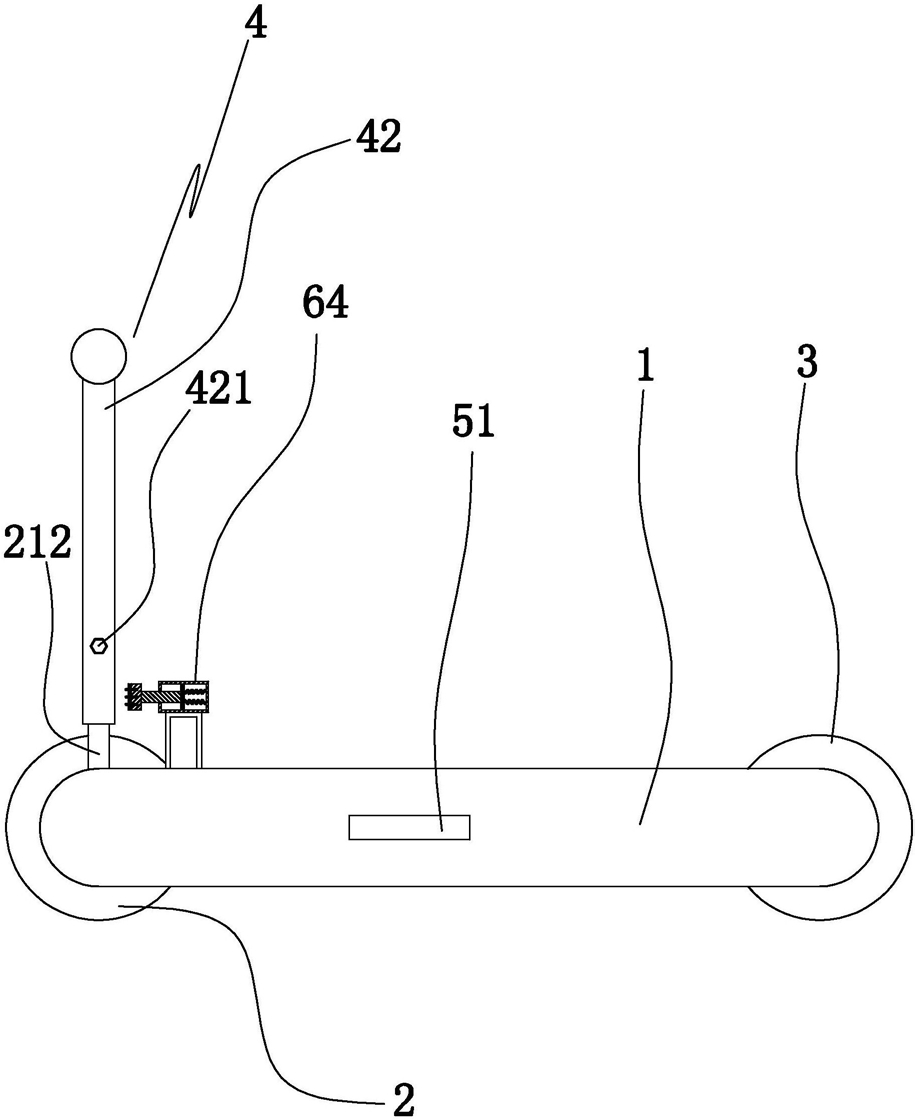

1.一种双轮滑板车,包括车体、前轮、后轮及用于刹止后轮的手刹,其特征是,还包括:

设置在车体上且用于带动后轮的动力电机;

前轮架,所述前轮架与车体转动连接,前轮可转动地设置在前轮架上;

后轮架,所述后轮架设置在车体上,后轮可转动地设置在后轮架上;

把手,所述把手包括横握杆及竖转向管,前轮架包括架体及竖架杆,竖架杆与竖转向管螺纹配合,竖转向管上设有贯穿竖转向管侧壁且与竖转向管螺纹配合的锁管螺钉,把手上设有用于调节动力电机的电机调节开关。

2.根据权利要求1所述的一种双轮滑板车,其特征是,所述横握杆两端均设有辅握杆,辅握杆与横握杆螺纹配合,辅握杆轴线平行于横握杆轴线。

3.根据权利要求1所述的一种双轮滑板车,其特征是,所述车体上设有两块沿车体前后方向对称布置的站板,站板包括与车体滑动配合的板体及用于接触车体侧壁的限位拉块。

4.根据权利要求3所述的一种双轮滑板车,其特征是,所述站板上设有卡头,车体上设有与卡头一一对应的卡槽,卡头卡在对应的卡槽中。

5.根据权利要求1或2或3或4所述的一种双轮滑板车,其特征是,所述动力电机通过链轮传动系统与后轮连接,后轮通过后轴设置在后轮架上,后轴与后轮架转动连接,后轴与后轮同轴固定,链轮传动系统包括主链轮、副链轮及绕过主链轮和副链轮的传动链条,副链轮与后轴同轴连接,动力电机的输出轴通过减速机与主链轮连接传动。

6.根据权利要求1所述的一种双轮滑板车,其特征是,所述前轮通过前轴设置在前轮架上,前轴与前轮架转动连接,前轴与前轮同轴固定,车体上设有调管稳定机构,调管稳定机构包括两端封闭的启阻筒、两端封闭的调阻筒、内轴及与车体连接的加阻缸体,启阻筒与车体固定,调阻筒处在启阻筒内,内轴穿过启阻筒与调阻筒,内轴与启阻筒转动密封配合,内轴与调阻筒固定,调阻筒与启阻筒之间形成筒油腔,内轴与前轴同轴连接,调阻筒上设有多个与调阻筒滑动密封配合的调阻长活塞,调阻长活塞与内轴之间通过调阻弹簧连接,加阻缸体上设有与加阻缸体滑动密封配合的加阻活塞,加阻活塞将加阻缸体内部分隔成缸油腔及与外界连通的气腔,缸油腔与筒油腔通过油管连通,缸油腔、筒油腔及油管内充满液压油,缸油腔内设有若干缸内弹簧,缸内弹簧一端连接加阻活塞,缸内弹簧另一端连接加阻缸体,加阻活塞上设有活塞杆,活塞杆上设有用于接触竖转向管的弹性摩擦块,气腔处在摩擦块与缸油腔之间。

7.根据权利要求6所述的一种双轮滑板车,其特征是,所述启阻筒、调阻筒及内轴均同轴布置,调阻长活塞的滑动方向垂直于内轴,加阻活塞的滑动方向水平,锁管螺钉轴线水平,弹性摩擦块处在竖转向管与活塞杆之间,活塞杆处在弹性摩擦块与加阻活塞之间,调阻长活塞远离内轴的一端处在筒油腔内。

8.根据权利要求6或7所述的一种双轮滑板车,其特征是,所述弹性摩擦块通过硬基座连接在活塞杆上,硬基座上设有若干低速稳向结构,低速稳向结构包括设置在硬基座上的横滑孔、与横滑孔滑动配合的横滑杆、处在横滑孔内的杆弹簧及设置在横滑杆上且用于接触竖转向管的弹性头;

在一个低速稳向结构中:杆弹簧一端连接硬基座,杆弹簧另一端连接横滑杆;

弹性摩擦块上设有若干与低速稳向结构一一对应的通过孔,在对应的通过孔与低速稳向结构中:横滑杆穿过通过孔;

弹性头处在横滑杆与竖转向管之间,弹性头处在弹性摩擦块与竖转向管之间。
