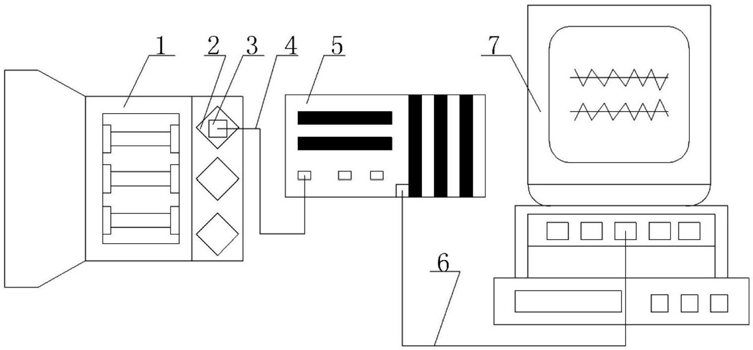

1.一种监测往复泵液力端运动部件与流体泄漏声音的装置,其特征在于:所述往复泵液力端泵阀、活塞运动及流体泄漏所产生的声音监测装置如图1所示,包括采集目标体往复泵液力端中的往复泵泵头1中的泵阀阀盖2和图2所示由传声器16、前置放大器15、聚酯纤维隔音板14、石膏板13、隔音棉12、隔音毡11、出口管10,BNC接口9,数据传输线4和外壳8组成的局部隔音采集端3以及数据采集箱5和声音信号分析诊断系统7四个部分。局部隔音声音采集端3从外壳8四周及顶部从外到内依次是隔音毡11、隔音棉12、石膏板13和聚酯纤维隔音板14,两两之间用密封胶密封,并形成内部空腔,内部空腔中放入传声器16和前置放大器
15,并从出口管10穿出,将前置放大器15尾部与BNC接口9配合,BNC接口9直径不小于管口直径,出口管10支撑和固定BNC接口9,进而固定传声器16和前置放大器15,经传声器16和前置放大器15采集放大的信号经由数据传输线4传送到数据采集箱5,然后再经输出信号线6传输至声音信号分析诊断系统7,由声音信号分析诊断系统7实现往复泵液力端泵阀、活塞运动及流体泄漏发出的异常声音监测和故障诊断。
2.根据权利要求1所述的局部隔音声音采集端,其特征在于:顶部开有与外壳8顶部直径相同的圆形出口管10,出口管10用于穿出前置放大器15并通过固定BNC接口9固定传声器
16和前置放大器15,BNC接口9与前置放大器15尾部配合,将采集和放大的信号经数据采集箱传递到声音信号分析诊断系统。
3.根据权利要求1所述的局部隔音声音采集端,外壳8内部四周及顶部从外到内依次使用隔音毡11、隔音棉12,石膏板13和聚酯纤维隔音板14填充,其底部是敞开的,便于主声音信号源的进入。
