专利号: 2017100835349
申请人: 芜湖泰庆电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

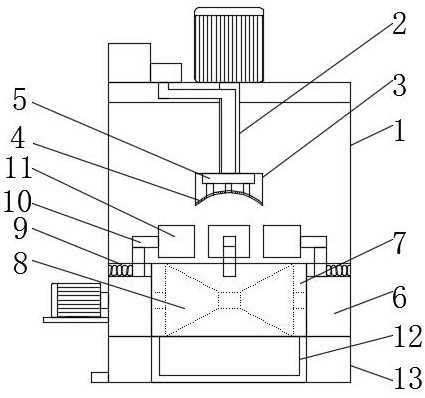

1.一种用于圆球类的精加工机,包括机架(1)和底板(13),底板(13)位于机架(1)的底部,其特征在于:所述机架(1)顶板的底部设置有伸缩杆(2),该伸缩杆(2)的一端贯穿机架(1)的顶板与第一电机的转轴连接,且伸缩杆(2)的另一端设置有第一固定板(3),第一固定板(3)的底面为弧形,所述第一固定板(3)的底部设置有与第一固定板(3)的底部相适配的磨刀(4),且第一固定板(3)的内部设置有分流管(5),所述分流管(5)的顶端通过软管与水泵出水管连接,水泵的进水管贯穿水箱的侧壁与水箱的内部连通,所述底板(13)的顶部设置有固定座(6),该固定座(6)的内部设置有固定槽(7),所述固定槽(7)的底部设置有漏水孔,固定槽(7)两侧的内壁通过转动杆与旋转座(8)连接,该旋转座(8)一端的转动杆贯穿固定座(6)的侧壁与固定座(6)外侧的第二电机连接,所述固定座(6)侧壁的顶部均设置有移动槽(9),该移动槽(9)的内壁通过弹簧与连接杆(10)的一端连接,所述连接杆(10)的另一端设置有第二固定板(11),该第二固定板(11)的一侧镶嵌有滚珠,所述底板(13)的内部设置有收集箱(12)。

2.根据权利要求1所述的一种用于圆球类的精加工机,其特征在于:所述分流管(5)与磨刀(4)的连接处设置有相适配的通孔,分流管(5)顶部的软管分别位于伸缩杆(2)和机架(1)顶板的内部,软管与伸缩杆(2)和机架(1)顶板的连接处均设置有相适配的槽体。

3.根据权利要求1所述的一种用于圆球类的精加工机,其特征在于:所述移动槽(9)的数量为四个,四个移动槽(9)分别位于固定座(6)的四个侧壁的顶部,移动槽(9)与连接杆(10)的大小相适配,且连接杆(10)为L形。

4.根据权利要求1所述的一种用于圆球类的精加工机,其特征在于:所述第二固定板(11)与滚珠的连接处设置有相适配的槽体,滚珠的数量不少于五个,且滚珠等距离设立于第二固定板(11)的表面。

5.根据权利要求1所述的一种用于圆球类的精加工机,其特征在于:所述收集箱(12)与底板(13)的连接处设置有相适配的放置槽,且收集箱(12)的顶部与底板(13)的连接处设置有相适配的通槽,收集箱(12)的侧壁设置有漏水管,该漏水管的一端贯穿底板(13)的一端,并延伸至底板(13)的外侧,漏水管与收集箱(12)的连接处设置有过滤板。
