1.一种以赤泥为原料制备活性勃姆石多孔微球的水热-热转化方法，其特征在于，包括以下步骤：(1)将赤泥与稀酸混合，加热并保温，得浆液；

(2)将浆液离心分离，得到上清液A；

(3)向上清液A中滴加碱溶液调节其pH值，得混合料液；

(4)将混合料液离心分离，得到上清液B；

(5)向上清液B中，加入尿素，混合均匀后搅拌得到反应液；

(6)将反应液置于水热反应釜内，升温进行水热反应，然后冷却至室温并经洗涤、过滤和干燥，得到活性勃姆石多孔微球；

所述碱溶液，为浓度2～6mol/L的碱的水溶液；所述的水为去离子水；所述的碱为无机碱；所述pH值，范围为12.9～13.1。

2.根据权利要求1所述的方法，其特征在于：步骤（1）中，所述稀酸为浓度2.0～4.0mol/L的稀硝酸、稀盐酸或稀硫酸；所述赤泥与稀酸的固液比为1:10～40g/mL；所述加热，温度为

80～100℃；所述保温，时间为1.0～4.0h。

3.根据权利要求1所述的方法，其特征在于：步骤（2）和（4）中，所述离心分离，转速为

5000～8000rpm，时间为10～30min。

4.根据权利要求1所述的方法，其特征在于：所述的碱为氢氧化钠或氢氧化钾。

5.根据权利要求1所述的方法，其特征在于：步骤（5）中，所述尿素，加入浓度为0.71～

2.62mol/L；所述搅拌，为磁力搅拌，速率为300～500rpm，时间为10～30min。

6.根据权利要求1所述的方法，其特征在于：步骤（6）中，所述升温，速率为5～10℃/min；所述水热反应，为120～210℃反应1.0～12.0h；所述洗涤，为去离子水和乙醇依次各洗涤3～5次；所述过滤为抽滤，抽滤装置为布氏漏斗；所述干燥，温度为60～100℃干燥10.0～

24.0h。

7.根据权利要求1～6任一项所述的方法，其特征在于：制备的活性勃姆石多孔微球，由纳米片组装而成，粒径为2.0～10.0µm，孔径为2～80nm。

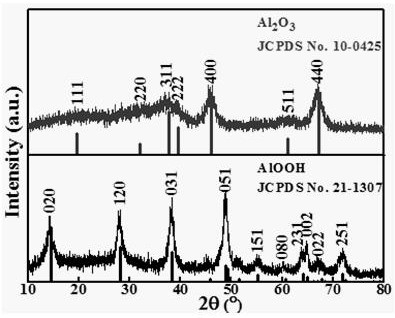

8.一种以赤泥为原料制备氧化铝多孔微球的的水热-热转化方法，其特征在于：将权利要求1～6中任意一项所述方法制备的活性勃姆石多孔微球进行焙烧，得到氧化铝多孔微球。

9.根据权利要求8所述的方法，其特征在于：所述焙烧，升温速率为1～10℃/min，焙烧温度为550～750℃，焙烧时间为1.0～5.0h；所述氧化铝多孔微球，粒径为1.5～8.5µm，孔径为4～120nm。
