1.一种氧化钨纳米棒的制备方法，其特征在于，它是按如下步骤制得：A.取0.009～0.011mol的钨酸钠和0.01mol～0.1mol的十六烷基三甲基溴化铵，溶于

20ml～50ml的蒸馏水中，搅拌均匀，备用；

B.将上述溶液逐滴滴入4～6mL浓度为3mol/L的盐酸中,移入水浴反应器里，置于120℃搅拌2h使之反应完全，离心沉降，用蒸馏水、酒精反复洗涤3～4次，备用；

C.将步骤B中洗涤后的产品置于真空干燥箱中，设置温度60～80℃，真空度0.05～

0.08MPa,干燥6～8小时后取出，置于马弗炉中，设置温度280～350℃，灼烧0.5～1.5h即得；

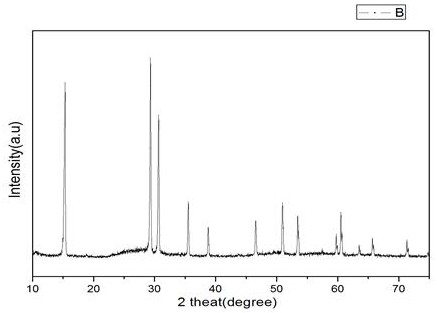

所述制得氧化钨纳米棒晶型在衍射角度2θ在15.32°、29.32°、30.68°、35.48°、38.76°、

46.56°、50.92°、53.48°、59.80°、60.52°、63.46°、65.72°、71.32°处有衍射峰，所述氧化钨纳米棒直径为25～50nm，长度在600～800nm。

2.如权利要求1所述的氧化钨纳米棒的制备方法，其特征在于，它是按如下步骤制得的：A.取0.01mol的钨酸钠和0.01mol的十六烷基三甲基溴化铵，溶于30mL蒸馏水中，搅拌均匀，备用；

B.将上述溶液逐滴滴入5mL浓度为3mol/L的盐酸中,移入水浴反应器里，置于120℃搅拌2h使之反应完全，离心沉降，用蒸馏水、酒精反复洗涤4次，备用；

C.取步骤B中洗涤后的产品置于真空干燥箱中，设置80℃，真空度0.07MPa干燥7h后取出，置于马弗炉中，设置温度300℃灼烧1h,得到黄色粉末，即得。
