专利号: 2017100849924
申请人: 平罗县龙江液化气有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

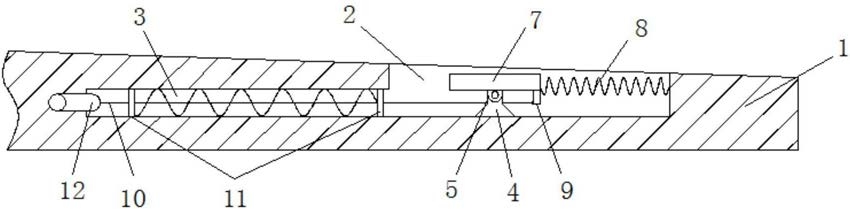

1.一种液化天然气卸货辅助装置,包括两个对称固定在叉车门架上的货叉(1),其特征在于,所述货叉(1)的上端均开设有呈条状的限位槽(2),所述限位槽(2)侧壁沿货叉(1)的长度方向设有水平盲孔(3),所述限位槽(2)底端中部固定连接有呈梯台形的底座(4),所述底座(4)的上端固定连接有固定块(5),所述固定块(5)的上端设有大小与限位槽(2)匹配的限位板(7),所述限位槽(2)的下端与固定块(5)的上端之间设有的连接耳通过销轴转动连接,所述固定块(5)上还设有水平的通孔(6),所述通孔(6)的中轴线与水平盲孔(3)的中轴线平行,所述通孔(6)与销轴之间相互垂直,所述限位板(7)右侧的下方设有连接块(9),所述限位板(7)右侧与限位槽(2)内壁之间连接有呈水平状态的第一复位弹簧(8),所述连接块(9)上连接有钢绳(10);

所述水平盲孔(3)内设有两个挡板(11),靠近限位槽(2)一端的挡板(11)与水平盲孔(3)内壁活动连接,远离限位槽(2)一侧的挡板(11)与水平盲孔(3)内壁固定连接,且两个挡板(11)之间设有第二复位弹簧(15),所述水平盲孔(3)远离限位槽(2)一端的侧壁上对称设有两个轴承(13),两个轴承(13)的内圈之间连接有转轴(12),且转轴(12)的中轴线与通孔(6)的中轴线平行,所述钢绳(10)的另一端贯穿通孔(6)和两个挡板(11)与转轴(12)相连,靠近限位槽(2)一端的挡板(11)与钢绳(10)固定连接,远离限位槽(2)一侧的挡板(11)与钢绳(10)活动连接。

2.根据权利要求1所述的一种液化天然气卸货辅助装置,其特征在于,所述转轴(12)上还设有便于摇动转轴(12)的摇把(14),且摇把(14)呈L型。

3.根据权利要求1所述的一种液化天然气卸货辅助装置,其特征在于,所述底座(4)侧壁上设有与连接块(9)匹配的凹槽。

4.根据权利要求1所述的一种液化天然气卸货辅助装置,其特征在于,所述底座(4)的下端通过螺钉与限位槽(2)固定连接,所述底座(4)的上端与固定块(5)之间为一体成型。

5.根据权利要求1所述的一种液化天然气卸货辅助装置,其特征在于,所述限位板(7)下端的左侧设有防止液化天然气罐滑落的防滑橡胶垫。
