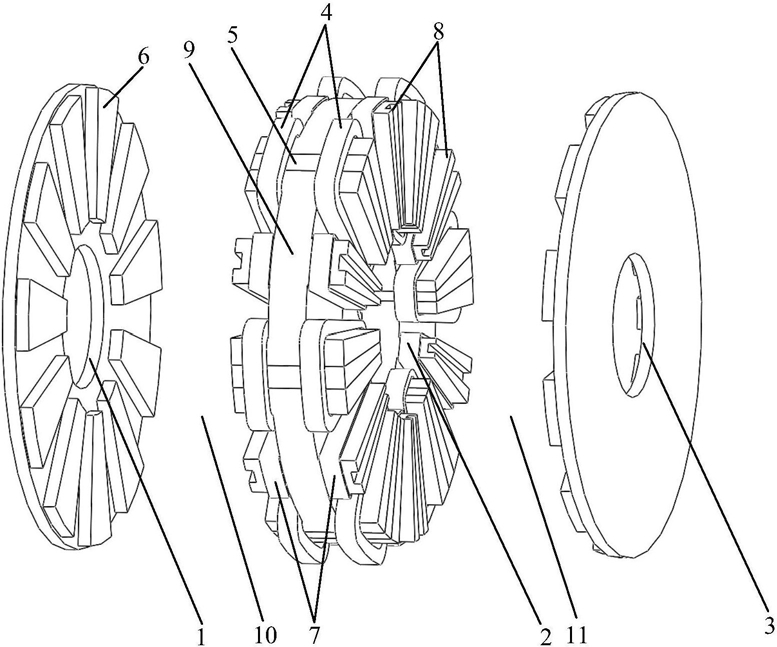

1.双H形定子铁心双转子混合励磁型轴向磁通切换永磁电机，其特征在于，包括同轴安装的第一转子(1)、定子(2)、第二转子(3)，定子(2)位于第一转子(1)和第二转子(3)之间，定子(2)分别与第一转子(1)和第二转子(3)之间留有气隙。

2.根据权利要求1所述的双H形定子铁心双转子混合励磁型轴向磁通切换永磁电机，其特征在于，所述定子(2)包括6个双H形定子铁心(9)和6块铝镍钴永磁体(5)，双H形定子铁心(9)和铝镍钴永磁体(5)交替放置构成定子圆盘，相邻的两个双H形定子铁心(9)之间的铝镍钴永磁体(5)极性相反，相邻的两个双H形定子铁心(9)和铝镍钴永磁体(5)组成三明治单元；

相邻的两个双H形定子铁心(9)和铝镍钴永磁体(5)组成的三明治单元上均跨绕有集中电枢绕组(4)；

每个双H形定子铁心(9)的中间齿(8)上均缠绕有集中励磁绕组(7)。

3.根据权利要求2所述的双H形定子铁心双转子混合励磁型轴向磁通切换永磁电机，其特征在于，所述双H形定子铁心(9)包括定子齿a(9-1)、定子齿b(9-2)、定子齿c(9-3)，定子齿a(9-1)和定子齿c(9-3)之间通过定子铁心轭部a(9-6)连接，定子铁心轭部a(9-6)的两侧分别为定子槽a(9-4)，定子齿b(9-2)和定子齿c(9-3)之间通过定子铁心轭部b(9-7)连接，定子铁心轭部b(9-7)的两侧分别为定子槽b(9-5)。

4.根据权利要求3所述的双H形定子铁心双转子混合励磁型轴向磁通切换永磁电机，其特征在于，所述定子齿a(9-1)、定子齿b(9-2)、定子齿c(9-3)均采用矩形齿结构，定子槽a(9-4)、定子槽b(9-5)均采用矩形槽结构。

5.根据权利要求3所述的双H形定子铁心双转子混合励磁型轴向磁通切换永磁电机，其特征在于，所述双H形定子铁心(9)的定子齿(9-3)即中间齿(8)为双齿结构或多齿结构。

6.根据权利要求1所述的双H形定子铁心双转子混合励磁型轴向磁通切换永磁电机，其特征在于，所述第一转子(1)和所述第二转子(3)错开有一定角度安装。

7.根据权利要求1所述的双H形定子铁心双转子混合励磁型轴向磁通切换永磁电机，其特征在于，所述第一转子(1)和所述第二转子(3)采用非晶合金材料。

8.根据权利要求1所述的双H形定子铁心双转子混合励磁型轴向磁通切换永磁电机，其特征在于，所述第一转子(1)和所述第二转子(3)上均均匀设置有11个转子极(6)，转子极(6)采用三次谐波削极转子极。
