专利号: 2017100865753
申请人: 中山市缘绿木工机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

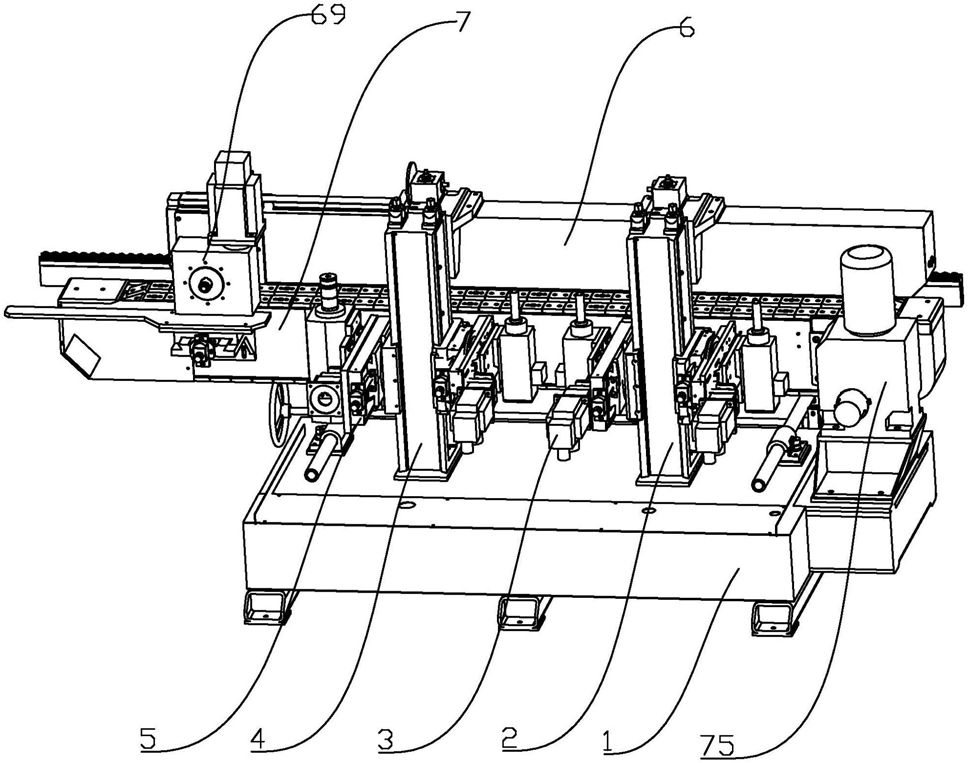

1.一种曲面铣床,包括工作台,其特征在于,所述工作台包括:基座(1);

第一切削组,所述第一切削组包括第一基架(2)和两个第一切削部(3),所述第一基架(2)固定连接基座(1),两个第一切削部(3)可上下滑动连接第一基架(2)两侧;

第二切削组,所述第二切削组包括第二基架(4)和两个第二切削部(5),所述第二基架(4)固定连接基座(1),两个第二切削部(5)可上下滑动连接第二基架(4)两侧;

输送装置,所述输送装置设于第一切削部(3)、第二切削部(5)前端,输送装置并列设置双夹持块,并通过双电机驱动,用于装夹木板进入第一切削组、第二切削组,以实现第一切削部(3)、第二切削部(5)分别从木板端部向木板中间进行加工。

2.如权利要求1所述的一种曲面铣床,其特征在于,所述输送装置包括:第一输送带(7),所述第一输送带(7)连接第一基架(2)、第二基架(4)下端,第一输送带(7)上并列设置双支撑块;

第二输送带(6),所述第二输送带(6)连接第一基架(2)、第二基架(4)上端,第二输送带(6)与第一输送带(7)之间形成装夹木板的装夹空间。

3.如权利要求2所述的一种曲面铣床,其特征在于:

所述第一输送带(7)包括两条并列设置的链条传送带;链条传送带包括,第一固定板(73),所述第一固定板(73)固定连接第一基架(2)、第二基架(4)下端;

两链轮(74),所述两链轮(74)对称设于第一固定板(73)两端;

链条(71),所述链条(71)传动连接两链轮(74),链条(71)上端面设有若干防滑块(72)。

4.如权利要求2所述的一种曲面铣床,其特征在于,所述第二输送带(6)包括:第二固定板(61),所述第二固定板(61)固定连接第一基架(2)、第二基架(4)上端,沿输送方向竖直设置一第二安装板(62),所述第二安装板(62)两侧沿水平方向对称设置一定位板(63);

四个第一固定轮(68),所述四个第一固定轮(68)对称设于第二安装板(62)两侧、定位板(63)两端;

若干旋转板(65),所述旋转板(65)设于定位板(63)下端,枢接第二安装板(62);

若干第二固定轮(66),所述第二固定轮(66)连接旋转板(65)一端;

若干压接弹簧(64),所述压接弹簧(64)一端顶接定位板(63),另一端顶接旋转板(65)相对第二固定轮(66)的一端;

两皮带(67),所述两皮带(67)分别套接第二安装板(62)两侧的第一固定轮(68)、第二固定轮(66)。

5.如权利要求1所述的一种曲面铣床,其特征在于:

所述第一基架(2)两侧分别竖直设有第一丝杆(21);所述第一切削部(3)包括传动连接第一丝杆(21)的第一安装部(31)、可前后滑动连接第一安装部(31)的第二安装部(32)和设于第二安装部(32)上的第一切削组件(33)。

6.如权利要求1所述的一种曲面铣床,其特征在于:

所述第二基架(4)两侧分别竖直设有第二丝杆(41),所述第二切削部(5)包括传动连接第二丝杆(41)的第三安装部(51)、可前后滑动连接第三安装部(51)的第四安装(52)和设于第四安装部(52)上的第二切削组件(53)。

7.如权利要求1所述的一种曲面铣床,其特征在于:

所述工作台还包括一壳体(8),所述壳体(8)包覆基座(1)、第一切削组、第二切削组;壳体(8)上端设置吸尘装置,用于通过吸尘软管清理第一切削部(3)、第二切削部(5)加工产生的粉尘;壳体(8)于第一切削组、第二切削组相对输送装置的另一端设有面板(81),所述面板(81)一端枢接壳体(8),面板采用透明材料制成。
