专利号: 2017100866084
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

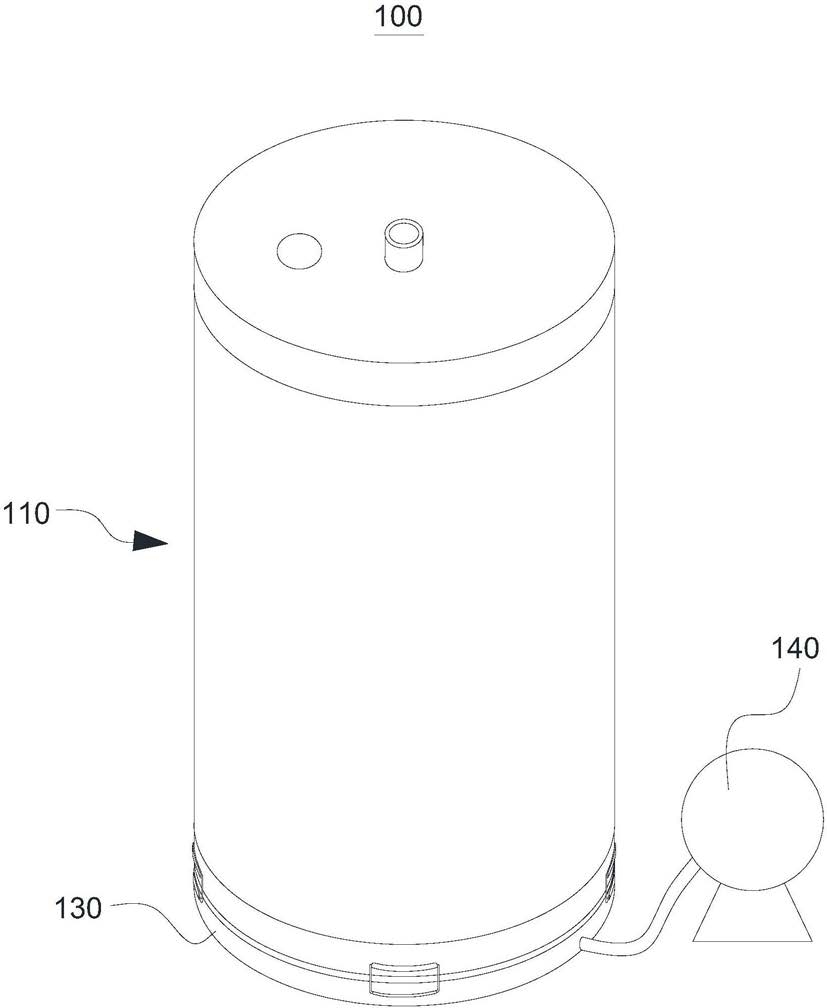

1.一种螺旋式滴滤塔,其特征在于,包括塔体,所述塔体内设置有多个螺旋腔室,每个螺旋腔室内均设置有营养液螺旋喷洒管,所述营养液螺旋喷洒管的管壁设置有多个喷洒孔,所述塔体的底部设置有进气口和出料口,所述塔体的顶部设置有出气口和进液口,每个所述螺旋腔室的顶部均与所述出气口连通,且均与所述进液口连通;每个所述螺旋腔室的底部均与所述进气口连通,且均与所述出料口连通;每个所述螺旋腔室内的所述营养液螺旋喷洒管的数量至少为2,至少2个所述营养液螺旋喷洒管均匀设置于所述塔体对应所述螺旋腔室的内壁;所述塔体的顶部设置有高压喷淋器,所述高压喷淋器与所述进液口连通,所述高压喷淋器包括多个喷头,所述喷头的数量和位置均与所述螺旋腔室的数量和位置相对应,每个所述喷头均和与所述喷头相对应的所述螺旋腔室内的所述营养液螺旋喷洒管连通,所述营养液螺旋喷洒管为螺旋形是为了能够与营养液螺旋腔室的形状相配合使喷洒出的营养液能够均匀的供给;每个所述螺旋腔室均对应设置有与所述进气口连通的进气管,多根所述进气管的出气端分别与多个所述螺旋腔室的底部连通;

工作时,废气由所述进气口从所述螺旋腔室的底部进入,经过所述螺旋腔室时,废气被填料中附着的微生物处理,然后从所述螺旋腔室顶部通过所述出气口释放出所述塔体。

2.根据权利要求1所述的螺旋式滴滤塔,其特征在于,多个所述喷洒孔沿所述营养液螺旋喷洒管的长度方向均匀设置。

3.根据权利要求1所述的螺旋式滴滤塔,其特征在于,所述塔体的底部设置有用于关闭所述出料口的出料口盖,所述进气口设置于所述出料口盖。

4.根据权利要求3所述的螺旋式滴滤塔,其特征在于,所述出料口盖的边缘设置密封垫圈。

5.根据权利要求4所述的螺旋式滴滤塔,其特征在于,所述出料口盖外壁靠近所述出料口盖边缘处设置有多个扣件,所述出料口对应所述塔体的外壁设置有多个卡件,多个所述扣件与多个所述卡件一一对应且相互配合。

6.根据权利要求1所述的螺旋式滴滤塔,其特征在于,还包括鼓风机,所述塔体的底部还设置有与多个所述螺旋腔室均连通的空气进口,所述鼓风机与所述空气进口连通。

7.一种废气处理系统,其特征在于,包括多个如权利要求1‑6任一项所述的螺旋式滴滤塔,多个所述螺旋式滴滤塔依次串联。
