专利号: 2017100881008
申请人: 宁波金汤科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

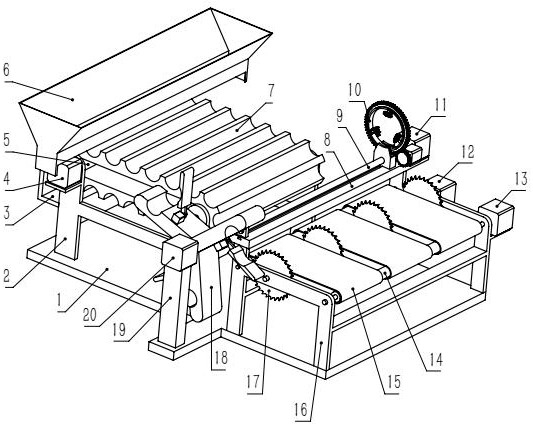

1.一种智能甘蔗剥皮机器人,包括底板(1)、第一支架(2)、第二支架(3)、第一步进电机(4)、两个第一带轮(5)、进料桶(6)、特制传送带(7)、导轨(8)、丝杠(9)、削皮刀(10)、第二步进电机(11)、第三步进电机(12)、第四步进电机(13)、两个第二带轮(14)、三个平传送带(15)、第三支架(16)、锯盘组(17)、输料组件(18)、第四支架(19)、第八步进电机(20),其特征在于:第一支架(2)固定安装在底板(1)后部,两个第一带轮(5)分别转动安装在第一支架(2)上部的前后两端,特制传送带(7)外表面上均匀设有若干半圆槽,甘蔗落进半圆槽,从而被运输,特制传送带(7)配合安装在两个第一带轮(5)上,第一步进电机(4)水平向右,固定安装在第一支架(2)上端的后部,其电机轴固定安装在第一带轮(5)右侧面的中心,第二支架(3)为L形板,其固定安装在第一支架(2)后部的中部,进料桶(6)为上部开口大,下部开口小的漏斗状,其下部开口尺寸只允许一根甘蔗通过,在其下部设有左右横向的矩形槽,进料桶(6)竖直固定安装在第二支架(3)上,并位于特制传送带(7)的上方一定距离;

所述第四支架(19)固定安装在底板(1)右侧,并位于第一支架(2)前方一定距离,第八步进电机(20)水平向右固定安装在第四支架(19)顶部,且其电机轴与第一步进电机(4)的电机轴在同一水平高度,输料组件(18)右侧面的中心固定安装在第八步进电机(20)的电机轴上,输料组件(18)包括骨架(1801)、三个夹板(1802)、三个第五步进电机(1803),骨架(1801)有周向均布的三个矩形板,在每个矩形板的右侧面的上部设有半圆槽,骨架(1801)的右侧面中心固定安装在第八步进电机(20)的电机轴上,三个夹板(1802)的左侧面的上部设有半圆槽,三个夹板(1802)的底部分别转动安装在骨架(1801)的三个矩形板的右侧面上,并位于每个矩形板的右侧面的上部设有的半圆槽的下方,三个夹板(1802)上设有的半圆槽与每个矩形板的右侧面的上部设有的半圆槽相对应,三个第五步进电机(1803)的电机轴分别固定安装在三个夹板(1802)的下部的转动中心处,三个第五步进电机(1803)分别固定安装在骨架(1801)的三个矩形板的右侧面上;

所述第三支架(16)固定安装在底板(1)的前部,锯盘组(17)由一根轴(1701)和轴(1701)上均匀固定的四个锯盘(1702)构成,锯盘组(17)转动安装在第三支架(16)上部的中后部,两个第二带轮(14)分别转动安装在第三支架(16)上部的前后两端,三个平传送带(15)配合安装在两个第二带轮(14)上,且每一个平传送带(15)分别位于两个锯盘(1702)之间,导轨(8)上面设有左右贯穿的燕尾槽,其固定安装在第三支撑架(16)后部的顶端,第二步进电机(11)水平向左固定安装在导轨(8)上部的左侧,丝杠(9)一端通过联轴器固定安装在第二步进电机(11)的电机轴上,另一端通过丝杠支座固定安装在导轨(8)上部的右侧,削皮刀(10)底部通过其底部的燕尾导轨配合安装在导轨(8)上,并通过丝杠螺母配合安装在丝杠(9)上,削皮刀(10)包括第六步进电机(1001)、小齿轮(1002)、大齿轮(1003)、底座(1004)、三个固定架(1005)、三个颜色传感器(1006)、三个电缸(1007)、三个第七步进电机(1008)、三个圆柱刀(1009),底座(1004)上部设有弧形的矩形槽,在槽内的上端设有弧形的导轨,在底座(1004)底部设有燕尾导轨,其下部设有丝杠螺母安装孔,大齿轮(1003)内部空心,在其内部的左右面上各设有圆环凸台,大齿轮(1003)通过其左右两面的圆环凸台配合安装在底座(1004)矩形槽内上端的弧形导轨上,三个电缸(1007)向心均匀安装在大齿轮(1003)内表面,三个固定架(1005)分别固定安装在三个电缸(1007)的伸缩杆上,三个圆柱刀(1009)分别转动安装在三个固定架(1005)上,三个第七步进电机(1008)分别固定安装在三个固定架(1005)的侧面,三个第七步进电机(1008)的电机轴分别固定安装在三个圆柱刀(1009)侧面的中心处,三个颜色传感器(1006)分别安装在三个固定架(1005)上,用于检测甘蔗的表面颜色变化,根据其反馈的信息来调整三个电缸(1007)工作,可以控制刀具削皮的厚度以及适应甘蔗不同弯度处的削皮工作,小齿轮(1002)配合安装在大齿轮上,第六步进电机(1001)固定安装在底座(1004)的侧面,其电机轴固定安装在小齿轮(1002)的中心处。
