专利号: 2017100928409
申请人: 宿州市思达特科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

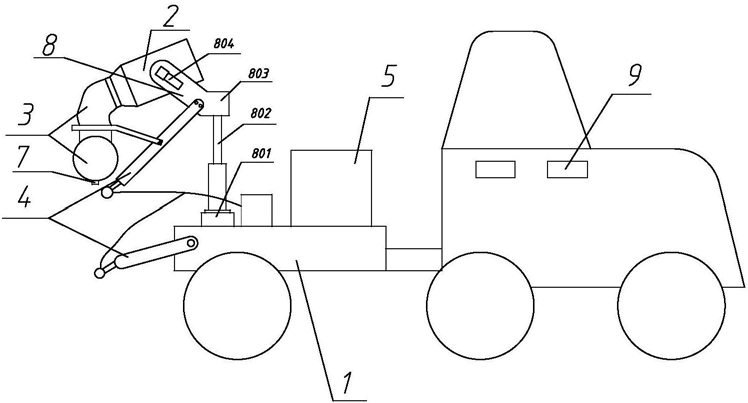

1.一种植保用喷雾装置,包括机架(1)、轴流风机(2)、风幕气囊(3)、喷杆(4)、药箱(5)和环形喷头座(6),所述的药箱(5)安装在机架(1)上,其特征在于:还包括控制器(9)、位置调整机构(8)和投料器(10),所述的位置调整机构(8)安装在机架(1)上,且位置调整机构(8)由控制器(9)进行控制,其中:所述的位置调整机构(8)包括盘形电机(801)、气压杆(802)、安装架(803)和俯仰电机(804);所述的盘形电机(801)安装在机架(1)上;所述的气压杆(802)安装在盘形电机(801)的转轴上;所述的安装架(803)安装在气压杆(802)的顶端,安装架(803)上安装有轴流风机(2);所述的俯仰电机(804)安装在安装架(803)上,俯仰电机(804)用于使轴流风机(2)相对安装架(803)转到;所述的风幕气囊(3)通过连杆安装在安装架(803)上;

所述的喷杆(4)数量为二,两根喷杆(4)垂直布置在风幕气囊(3)下方,位于上方的喷杆(4)通过连杆安装在所述的安装架(803)上且可向下喷雾,位于下方的喷杆(4)通过连杆可转动的安装在机架(1)上且可向上喷雾,所述的两个喷杆(4)与供水软管之间分别安装有单向电磁阀;

所述的环形喷头座(6)包括环形安装座(601)、进水管(602)、环形转动座(603)和减速装置(604);所述的环形安装座(601)可与轴流风机(2)相连接;所述的进水管(602)同轴安装在环形安装座(601)上方;所述的环形转动座(603)同轴安装在进水管(602)上方,环形转动座(603)可相对进水管(602)转动,环形转动座(603)内壁设置有二号螺旋叶片(6031),环形转动座(603)上部设置有多个导管(6032);所述的导管(6032)以环形转动座(603)轴线为中心呈放射状布置,导管(6032)上设置有用于安装圆锥雾化喷头的安装座(6033),所述的导管(6032)与进水管(602)相连通;所述的减速装置(604)安装在环形喷头座(6)上并用于降低环形转动座(603)的转速;

所述的投料器(10)为漏斗状,投料器(10)内壁设置有螺旋叶片;投料器(10)的大端与轴流风机(2)相连接,投料器(10)的小端设置有进料口,进料口通过投料管道与储料箱(11)相连,所述的储料箱(11)位于轴流风机(2)上方位置并通过连杆安装在所述的安装架(803)上;

所述的风幕气囊(3)的出风口设置有旋转装置(7);所述的旋转装置(7)包括环形底座(701)、旋转电机(702)、旋转环(703)和一号螺旋叶片(704);所述的环形底座(701)与风幕气囊(3)的出风口相连接;所述的旋转电机(702)安装在环形底座(701)中心位置;所述的旋转环(703)内部设置有一号螺旋叶片(704),旋转环(703)安装在旋转电机(702)的转轴上;

所述的风幕气囊(3)通过紧固件(12)与轴流风机(2)相连接;所述的紧固件(12)包括箱体(12a)、柔性齿条(12b)和自动收紧装置(12c);所述的柔性齿条(12b)上设置有齿孔,柔性齿条(12b)的两端上下交错的穿过箱体(12a);箱体(12a)内部安装有上部相互啮合的一号齿轮轴(12a1)和二号齿轮轴(12a2),箱体(12a)外部设置有用于补偿间隙的月牙形的弹性橡胶垫,所述的一号齿轮轴(12a1)与柔性齿条(12b)的一端相啮合,所述的二号齿轮轴(12a2)与柔性齿条(12b)的另一端相啮合;所述的自动收紧装置(12c)安装在箱体(12a)上表面,自动收紧装置(12c)内部安装有转轴(12c1)、止动片(12c2)、止动器(12c3)、紧固电机(12c4)和位置传感器(12c5);所述的转轴(12c1)通过联轴器与一号齿轮轴(12a1)相连接;

所述的止动片(12c2)固定安装在转轴(12c1)上;所述的止动器(12c3)安装在止动片(12c2)边缘,并用于对止动片(12c2)进行夹紧;所述的紧固电机(12c4)安装在自动收紧装置(12c)上方,紧固电机(12c4)通过扭力计与转轴(12c1)相连接;所述的位置传感器(12c5)安装在止动片(12c2)上方,并用于检测止动片(12c2)是否松动。

2.根据权利要求1所述的一种植保用喷雾装置,其特征在于:所述的减速装置(604)包括底座(6041)、固定架(6042)、滑块(6043)、驱动电机(6044)、顶针(6045)、复位弹簧(6046)、杠杆(6047)、摩擦块(6048)和测速传感器(6049);所述的底座(6041)右侧安装有固定架(6042),底座(6041)上设置有滑槽,滑槽上安装有滑块(6043);所述的驱动电机(6044)通过丝杠驱动滑块(6043)滑动;所述的顶针(6045)滑动的安装在滑块(6043)上方,顶针(6045)与滑块(6043)之间连接有复位弹簧(6046);所述的杠杆(6047)铰接在固定架(6042)上,顶针(6045)顶住杠杆(6047)的一端;所述的摩擦块(6048)铰接在杠杆(6047)的另一端;

所述的测速传感器(6049)安装在固定架(6042)上,测速传感器(6049)用于检测环形转动座(603)转速的。

3.根据权利要求1所述的一种植保用喷雾装置,其特征在于:所述的一号齿轮轴(12a1)上部设置有一号齿轮;所述的二号齿轮轴(12a2)上部设置二号齿轮,下部设置有三号齿轮,所述的二号齿轮与一号齿轮相啮合,且二号齿轮的齿顶圆半径小于一号齿轮的齿根圆半径,所述的三号齿轮的分度圆直径与一号齿轮的分度圆直径相同。

4.根据权利要求3所述的一种植保用喷雾装置,其特征在于:所述的一号齿轮和二号齿轮之间为无齿侧间隙啮合。
