1.一种橡胶颗粒表面胶黏剂涂覆方法，其特征在于，包括以下四个步骤：第一步，调配胶黏剂

根据橡胶颗粒表面粘附的胶层厚度确定胶黏剂的粘度；

对于单组分胶黏剂，直接用稀释剂将胶黏剂调配至要求的粘度即可；

对于双组分或多组分胶黏剂，要根据各组分配合比进行掺混均匀，并调配至要求粘度才可应用；

第二步：在橡胶颗粒表面喷涂胶黏剂

将橡胶颗粒置于斜置的涂胶转盘上，转动涂胶转盘，使橡胶颗粒随着涂胶转盘转动而滚动，在滚动的同时在橡胶颗粒上方慢慢喷洒液体胶黏剂，使橡胶颗粒表面均匀涂满胶黏剂；

第三步：将涂胶后的橡胶颗粒烘干

设置一热风烘干炉，烘干炉内部用带狭缝的斜置隔板隔开成上下两个空间，斜置隔板的进料端高于出料端，斜置隔板与水平面的倾角在20°以下，斜置隔板通过振动电机产生振动；

将涂胶后的橡胶颗粒送往斜置隔板，同时从斜置隔板下部送入热风，热风从斜置隔板狭缝进入，调整烘干炉的进风速度，保证斜置隔板上的涂胶颗粒在往前行过程中被吹散；根据进风速度和胶液固化时间，调整斜置隔板与水平面的倾角，使橡胶颗粒由烘干炉炉头移动到炉尾时，颗粒表面的胶液能完全固化而失去粘结性能；

第四步：将烘干后的涂胶橡胶颗粒收集在储料仓中备用

烘干后的涂胶橡胶颗粒送往集料仓备用，这样，单个橡胶颗粒表面都被涂覆上一层固化的胶黏剂层，避免了橡胶颗粒之间的粘连。

2.如权利要求1所述的橡胶颗粒表面胶黏剂涂覆方法，其特征在于，涂胶转盘与水平面倾角在5°-60°之内选取。

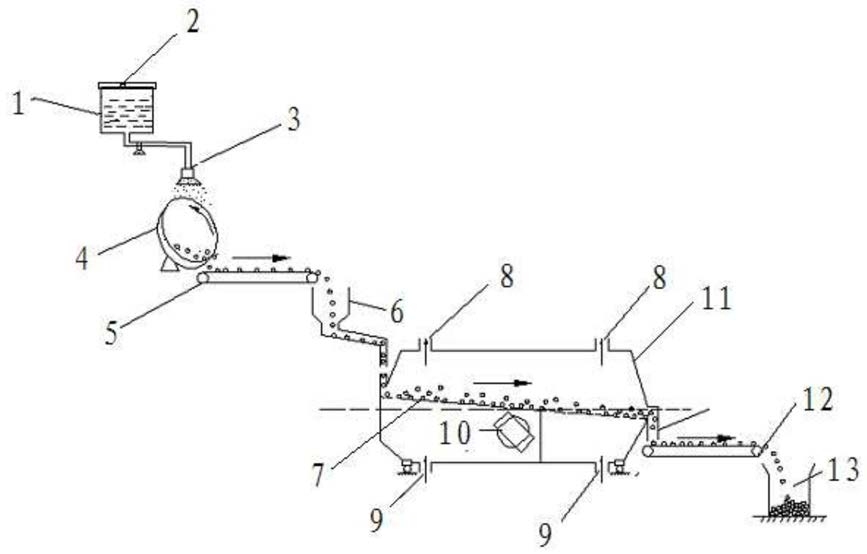

3.一种实施权利要求1-2任一所述的橡胶颗粒表面胶黏剂涂覆方法的涂覆装置，其特征在于，该装置主要包括：储料罐、涂胶喷头、涂胶转盘、热风烘干炉和集料仓；其中：所述的储料罐是一个带盖的罐体，盖上设有进气口，底部设有出料口；

所述的涂胶喷头连接在储料罐底部的出料口，喷头的喷向对准涂胶转盘；

所述的涂胶转盘是一个斜置的可转动的大转盘，涂胶转盘由电机带动，沿中心轴旋转；

涂胶转盘上的物料通过传送带送入热风烘干炉；

所述的热风烘干炉结构是：在一炉体内设有带狭缝的斜置隔板，斜置隔板与水平面倾角在20°以下，斜置隔板将炉膛分为上下两个空间，上部空间是物料间，下部空间为通风空间，斜置隔板底部设有振动电机；在炉体上部空间一端设有进料口，另一端设有出料口，从出料口排出的涂胶颗粒通过传送带输送到集料仓；在炉体底部设有热风进口，炉体顶部设有出风口。
