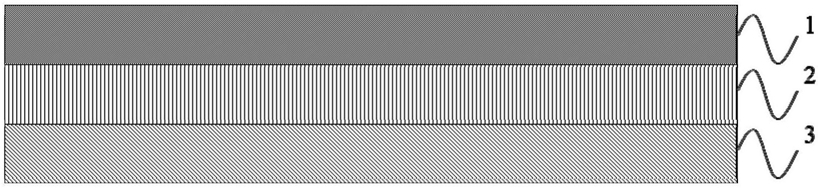

1.一种拉链用薄膜，其特征在于，所述拉链用薄膜包括由离型膜层一侧依次连接的TPU层和热熔胶层，所述TPU层的原料包括六亚甲基二异氰酸酯、聚丁烯乙二醇、癸二酸二辛酯、扩链剂和催化剂。

2.根据权利要求1所述的拉链用薄膜，其特征在于，所述TPU层的原料按重量份计包括如下组分：

3.根据权利要求1或2所述的拉链用薄膜，其特征在于，所述TPU层的原料按重量份计包括如下组分：

4.根据权利要求1-3任一项所述的拉链用薄膜，其特征在于，所述TPU层的原料按重量份计包括如下组分：

5.根据权利要求1-4任一项所述的拉链用薄膜，其特征在于，所述TPU层的厚度为10～

200μm；

优选地，所述聚丁烯乙二醇的数均分子量为2000～4000；

优选地，所述扩链剂包括1,4-丁二醇、1,6-己二醇、二甘醇、二乙氨基乙醇、N,N-二羟基(二异丙基)苯胺、乙二胺或3,3'-二氯-4,4'二氨基-二苯基甲烷中任意一种或至少两种的组合；

优选地，所述催化剂包括三乙醇胺、N,N'-双吗琳基二乙基醚、四正丁基锡、氯化亚锡、辛酸亚锡、羟基三甲基锡或二丁基二月桂酸锡中任意一种或至少两种的组合。

6.根据权利要求1-5任一项所述的拉链用薄膜，其特征在于，所述TPU层的原料包括抗氧化剂；

优选地，所述抗氧剂包括抗氧剂1010、抗氧剂1076或抗氧剂168中任意一种或至少两种的组合；

优选地，以六亚甲基二异氰酸酯的重量份为100份计，所述抗氧剂的质量份为0.1～1份。

7.根据权利要求1-6任一项所述的拉链用薄膜，其特征在于，所述离型膜层的厚度为25～200μm；

优选地，所述离型膜包括PE离型膜、PET离型膜、OPP离型膜、PC离型膜、PS隔离膜、PMMA离型膜、BOPP离型膜、TPX离型膜、PVC剥离膜、PTFE离型膜、单硅离型膜或聚脂离型膜中任意一种或至少两种的组合。

8.根据权利要求1-7任一项所述的拉链用薄膜，其特征在于，所述热熔胶层的厚度为10～200μm；

优选地，所述热熔胶包括聚烯烃热熔胶、聚氨酯热熔胶、聚酰胺热熔胶、聚酯热熔胶或聚苯乙烯热熔胶中任意一种或至少两种的组合。

9.根据权利要求1-8任一项所述的拉链用薄膜的制备方法，其特征在于，所述制备方法包括以下步骤：(1)将配方量的聚丁烯乙二醇、六亚甲基二异氰酸酯、扩链剂和催化剂加入A、B、C储料罐中，在搅拌条件下真空脱水；

(2)利用真空泵将步骤(1)中的各原料抽注到双螺杆挤出机中，同时加入配方量的癸二酸二辛酯，反应造粒，得到TPU颗粒；

(3)将步骤(2)得到的TPU颗粒通过单螺杆挤出机流延成TPU膜；

(4)将步骤(3)得到的TPU薄膜与离型膜对压热合得到复合层；

(5)将热熔胶涂布于步骤(4)得到的复合层的TPU薄膜一侧，得到拉链用薄膜。

10.根据权利要求9所述的制备方法，其特征在于，步骤(1)所述的搅拌速率为300～

800r/min；

优选地，步骤(1)所述真空脱水时的温度为50～60℃；

优选地，步骤(1)所述真空脱水时的压力为-0.3～-0.1kPa；

优选地，步骤(1)所述真空脱水的时间为1～2h；

优选地，步骤(2)中设置双螺杆挤出机的喂料段温度为130～140℃；

优选地，步骤(2)中设置双螺杆挤出机的混合段温度为150～160℃；

优选地，步骤(2)中设置双螺杆挤出机的挤出段温度为170～180℃；

优选地，步骤(2)中设置双螺杆挤出机的机头温度为160～170℃。
