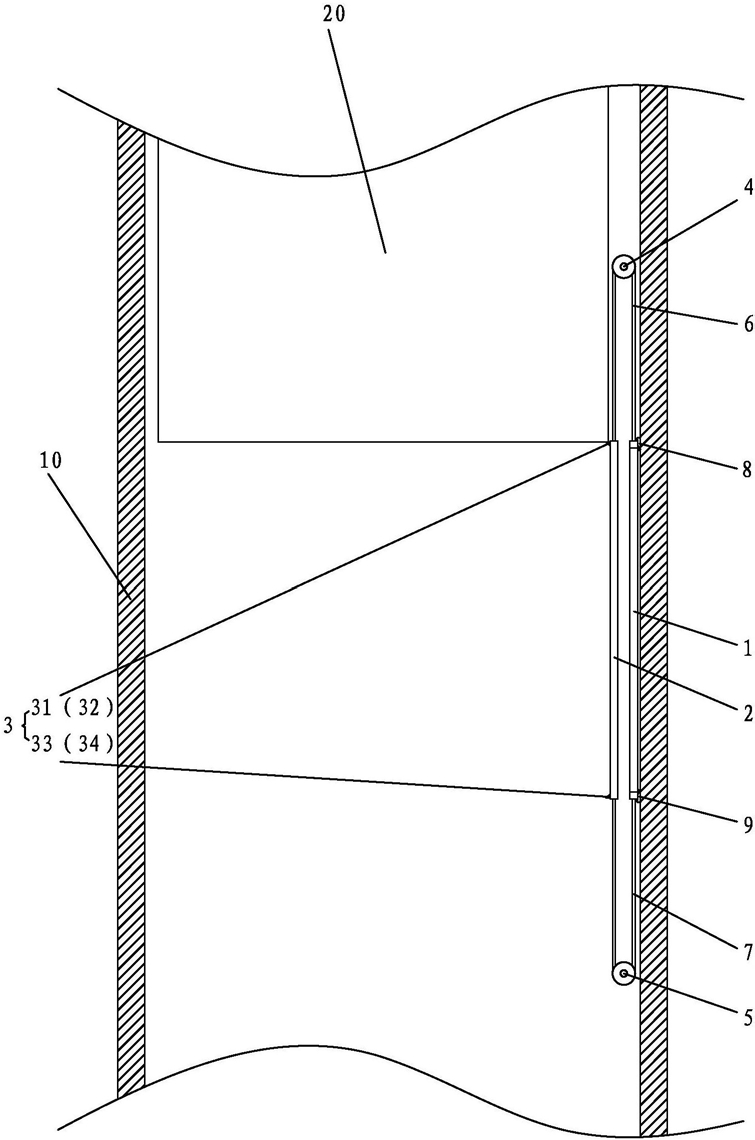

1.一种垂直电梯防护装置，定义电梯具有设于轿厢上的内门和设于电梯井上对应相应楼层设置的外门；其特征在于：包括平行设于内门和外门之间并对外门进行遮挡的柔性遮挡层，平行设于内门和柔性遮挡层之间的固定框架，上下滑动设于固定框架上的驱动滑块，水平设置并平行设于柔性遮挡层上方的上滚轴，水平设置并平行设于柔性遮挡层下方的下滚轴，一端与柔性遮挡层的上端连接另一端绕过上滚轴与驱动滑块连接的上弹性绳索，以及一端与柔性遮挡层的下端连接另一端绕过下滚轴与驱动滑块连接的下弹性绳索；所述固定框架的通口与所述柔性遮挡层和外门相对应；

所述上弹性绳索包括与所述柔性遮挡层的上端平衡连接的第一上弹性绳索和第二上弹性绳索，所述第一上弹性绳索具有与所述柔性遮挡层的上端连接的第一连接端和与所述驱动滑块连接的第二连接端；所述第二上弹性绳索具有与所述柔性遮挡层的上端连接的第三连接端和与所述驱动滑块连接的第四连接端；所述下弹性绳索包括与所述柔性遮挡层的下端平衡连接的第一下弹性绳索和第二下弹性绳索，所述第一下弹性绳索具有与所述柔性遮挡层的下端连接的第五连接端和与所述驱动滑块连接的第六连接端；所述第二下弹性绳索具有与所述柔性遮挡层的下端连接的第七连接端和与所述驱动滑块连接的第八连接端；

所述驱动滑块包括与所述第二连接端连接的第一上滑块，与所述第四连接端连接的第二上滑块，与所述第六连接端连接的第一下滑块，和与所述第八连接端连接的第二下滑块；

所述固定框架包括处于上方的第一横框，处于下方的第二横框，以及与电梯井一侧连接的第一竖框和与电梯井另一侧连接的第二竖框；

所述第一竖框形成有与所述第一上滑块相匹配并上下延伸的第一滑槽，和与所述第一下滑块相匹配并上下延伸的第二滑槽；所述第二竖框形成有与所述第二上滑块相匹配并上下延伸的第三滑槽，和与所述第二下滑块相匹配并上下延伸的第四滑槽；

所述第一上滑块包括第一上滑块主体和形成于第一上滑块主体两侧面的第一圆柱卡块，所述第一上滑块主体具有朝上供轿厢的下端施压的第一上受压面和朝下供轿厢的上端顺势滑过的第一上斜面，所述第一圆柱卡块包括处于上方的第一上圆柱卡块和处于下方的第二上圆柱卡块，所述第一滑槽的两侧面形成有供所述第一上圆柱卡块和第二上圆柱卡块匹配滑动的第一卡槽；所述第一卡槽的上端形成有向下弯曲供所述第一上圆柱卡块匹配滑入的第一弯曲槽；所述第一卡槽的下端形成有朝向所述柔性遮挡层弯曲供所述第二上圆柱卡块匹配滑入的第二弯曲槽；所述第二上滑块包括第二上滑块主体和形成于第二上滑块主体两侧面的第二圆柱卡块，所述第二上滑块主体具有朝上供轿厢的下端施压的第二上受压面和朝下供轿厢的上端顺势滑过的第二上斜面，所述第二圆柱卡块包括处于上方的第三上圆柱卡块和处于下方的第四上圆柱卡块，所述第三滑槽的两侧面形成有供所述第三上圆柱卡块和第四上圆柱卡块匹配滑动的第二卡槽；所述第二卡槽的上端形成有向下弯曲供所述第三上圆柱卡块匹配滑入的第三弯曲槽；所述第二卡槽的下端形成有朝向所述柔性遮挡层弯曲供所述第四上圆柱卡块匹配滑入的第四弯曲槽；所述第一下滑块包括第一下滑块主体和形成于第一下滑块主体两侧面的第三圆柱卡块，所述第一下滑块主体具有朝下供轿厢的上端施压的第一下受压面和朝上供轿厢的下端顺势滑过的第一下斜面，所述第三圆柱卡块包括处于上方的第一下圆柱卡块和处于下方的第二下圆柱卡块，所述第二滑槽的两侧面形成有供所述第一下圆柱卡块和第二下圆柱卡块匹配滑动的第三卡槽；所述第三卡槽的下端形成有向上弯曲供所述第二下圆柱卡块匹配滑入的第五弯曲槽；所述第三卡槽的上端形成有朝向所述柔性遮挡层弯曲供所述第一下圆柱卡块匹配滑入的第六弯曲槽；所述第二下滑块包括第二下滑块主体和形成于第二下滑块主体两侧面的第四圆柱卡块，所述第二下滑块主体具有朝下供轿厢的上端施压的第二下受压面和朝上供轿厢的下端顺势滑过的第二下斜面，所述第四圆柱卡块包括处于上方的第三下圆柱卡块和处于下方的第四下圆柱卡块，所述第四滑槽的两侧面形成有供所述第三下圆柱卡块和第四下圆柱卡块匹配滑动的第四卡槽；所述第四卡槽的下端形成有向上弯曲供所述第四下圆柱卡块匹配滑入的第七弯曲槽；所述第四卡槽的上端形成有朝向所述柔性遮挡层弯曲供所述第三下圆柱卡块匹配滑入的第八弯曲槽。

2.根据权利要求1所述的一种垂直电梯防护装置，其特征在于：所述第一弯曲槽、第二弯曲槽、第三弯曲槽、第四弯曲槽、第五弯曲槽、第六弯曲槽、第七弯曲槽和第八弯曲槽为圆弧形。

3.根据权利要求2所述的一种垂直电梯防护装置，其特征在于：所述上滚轴的周面形成有与所述第一上弹性绳索相对应匹配的第一上环形导向槽，和与所述第二上弹性绳索相对应匹配的第二上环形导向槽；所述下滚轴的周面形成有与所述第一下弹性绳索相对应匹配的第一下环形导向槽，和与所述第二下弹性绳索相对应匹配的第二下环形导向槽。

4.根据权利要求3所述的一种垂直电梯防护装置，其特征在于：所述第二滑槽和第四滑槽处于所述第一滑槽和第三滑槽之间。

5.根据权利要求1-4中任一项所述的一种垂直电梯防护装置，其特征在于：所述柔性遮挡层包括处于周边的边框和连接于边框内的网布；所述边框包括与所述第一上弹性绳索和第二上弹性绳索连接的上边框，与所述第一下弹性绳索和第二下弹性绳索连接的下边框，以及两个连接于上边框和下边框之间的竖向边框；所述边框的厚度大于所述网布的厚度。

6.根据权利要求5所述的一种垂直电梯防护装置，其特征在于：所述柔性遮挡层还配设有卡于柔性遮挡层上方的上延迟阻挡装置，和卡于柔性遮挡层下方的下延迟阻挡装置。

7.根据权利要求6所述的一种垂直电梯防护装置，其特征在于：所述上延迟阻挡装置包括与电梯井枢接可向上翻转的上挡块和上拉簧；所述上挡块具有容置于电梯井相应上容置槽内的上内端，和突出于上容置槽外与所述上边框接触的上外端；所述上外端包括处于下方与所述上边框直接接触的上接触部，和卡于所述上边框上方的上台阶部；所述上拉簧具有与所述上挡块连接的第一上连接端和与上容置槽内壁连接的第二上连接端，所述上挡块具有与所述第一上连接端连接的上连接部和与上容置槽内壁枢接的上枢接部；当所述上挡块处于初始状态时，所述上枢接部的转动中心点处于所述上拉簧的上方，定义此时所述上枢接部的转动中心点至所述上拉簧中心线之间的距离为a，当所述上挡块处于向上翻转的状态时，所述上枢接部的转动中心点处于所述上拉簧的下方，定义此时所述上枢接部的转动中心点至所述上拉簧中心线之间的距离为b，a大于b；

所述下延迟阻挡装置包括与电梯井枢接可向下翻转的下挡块和下拉簧；所述下挡块具有容置于电梯井相应下容置槽内的下内端，和突出于下容置槽外与所述下边框接触的下外端；所述下外端包括处于上方与所述下边框直接接触的下接触部，和卡于所述下边框下方的下台阶部；所述下拉簧具有与所述下挡块连接的第一下连接端和与下容置槽内壁连接的第二下连接端，所述下挡块具有与所述第一下连接端连接的下连接部和与下容置槽内壁枢接的下枢接部；当所述下挡块处于初始状态时，所述下枢接部的转动中心点处于所述下拉簧的下方，定义此时所述下枢接部的转动中心点至所述下拉簧中心线之间的距离为c，当所述下挡块处于向下翻转的状态时，所述下枢接部的转动中心点处于所述下拉簧的上方，定义此时所述下枢接部的转动中心点至所述下拉簧中心线之间的距离为d，c大于d。

8.根据权利要求7所述的一种垂直电梯防护装置，其特征在于：所述上接触部形成有供所述上边框由上至下卡入而对所述上挡块向下回复拨动的上拨动缺口；所述上挡块形成有处于所述上拨动缺口下方的上卡部，当所述柔性遮挡层向上运动使所述上挡块向上翻转后，所述下边框卡于所述上卡部的下方；

所述下接触部形成有供所述下边框由下至上卡入而对所述下挡块向上回复拨动的下拨动缺口；所述下挡块形成有处于所述下拨动缺口上方的下卡部，当所述柔性遮挡层向下运动使所述下挡块向下翻转后，所述上边框卡于所述下卡部的上方。

9.根据权利要求8所述的一种垂直电梯防护装置，其特征在于：所述上拨动缺口呈V字形，包括处于上方由上至下逐渐向所述上内端方向倾斜的第一上斜面和处于下方由下至上逐渐向所述上内端方向倾斜的第二上斜面，所述第二上斜面与所述柔性遮挡层所在平面的夹角等于所述上挡块可摆动的角度；所述上卡部的端面与所述上接触部的端面齐平；

所述下拨动缺口呈V字形，包括处于下方由下至上逐渐向所述下内端方向倾斜的第一下斜面和处于上方由上至下逐渐向所述下内端方向倾斜的第二下斜面，所述第二下斜面与所述柔性遮挡层所在平面的夹角等于所述下挡块可摆动的角度；所述下卡部的端面与所述下接触部的端面齐平。

10.一种基于权利要求7-9中任一项所述的垂直电梯防护装置制成的垂直电梯，其特征在于：包括所述垂直电梯防护装置，以及电梯井和轿厢；

所述电梯井形成有容置所述上挡块的上容置槽和容置所述下挡块的下容置槽；所述第二上连接端与所述上容置槽的槽底连接在一起，所述第二下连接端与所述下容置槽的槽底连接在一起；所述上容置槽的上壁为由外至内逐渐向下倾斜的形式，所述上挡块的上表面具有在上挡块向上翻转后与所述上容置槽的上壁相平行接触的上接触面；所述下容置槽的下壁为由外至内逐渐向上倾斜的形式，所述下挡块的下表面具有在下挡块向下翻转后与所述下容置槽的下壁相平行接触的下接触面。
