专利号: 2017101016439
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

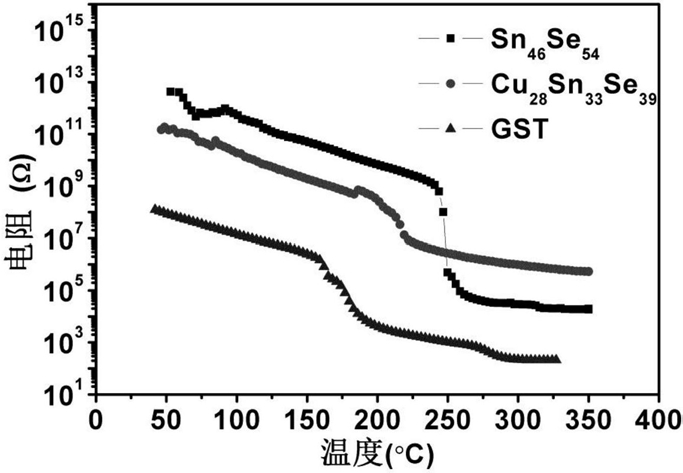

摘要:

权利要求书:

1.一种Cu-Sn-Se纳米相变薄膜材料,所述Cu-Sn-Se纳米相变薄膜材料的化学组成为Cu28Sn33Se39,所述Cu-Sn-Se纳米相变薄膜材料是以Sn46Se54靶和扇形纯Cu片构成的复合靶材通过高真空磁控溅射的方法沉积而成,所述扇形纯Cu片中扇形的面积为扇形对应圆形面积的1/16,所述复合靶材中扇形纯Cu片叠放在Sn46Se54靶中心处。

2.根据权利要求1所述Cu-Sn-Se纳米相变薄膜材料,其特征在于:所述Cu-Sn-Se纳米相变薄膜材料厚度均为50nm,所述Sn46Se54靶直径为50.8mm,叠放的扇形纯Cu片的直径为

50.8mm。

3.一种权利要求1所述Cu-Sn-Se纳米相变薄膜材料的制备方法,包括以下步骤:

1)清洗SiO2/Si(100)基片,清洗表面、背面,去除灰尘颗粒、有机和无机杂质;

2)安装好Sn46Se54溅射靶材和扇形纯Cu片构成的复合靶材Cux(Sn46Se54)100-x;设定溅射功率,设定溅射Ar气流量及溅射气压;

3)采用室温磁控溅射方法制备Cu28Sn33Se39纳米相变薄膜材料。

4.根据权利要求3所述的制备方法,其特征在于:所述步骤1)清洗SiO2/Si(100)基片,清洗表面、背面,去除灰尘颗粒、有机和无机杂质,其具体步骤为:a)在丙酮溶液中强超声清洗3-5分钟,去离子水冲洗;

b)在乙醇溶液中强超声清洗3-5分钟,去离子水冲洗,高纯N2吹干表面和背面;

c)在120℃烘箱内烘干水汽,20分钟。

5.根据权利要求3所述的制备方法,其特征在于:所述步骤2)安装好Sn46Se54溅射靶材和扇形纯Cu片构成的复合靶材Cux(Sn46Se54)100-x;设定溅射功率,设定溅射Ar气流量及溅射气压,其具体步骤为:a)装好Sn46Se54溅射靶材,将直径为50.8mm的扇形纯Cu片叠放在Sn46Se54靶材的中心构成复合靶材,并将本底真空抽至1×10-4Pa;

b)设定溅射功率20W;

c)使用高纯Ar气作为溅射气体,设定Ar气流量为30sccm,并将溅射气压调节至0.4Pa。

6.根据权利要求5所述的制备方法,其特征在于:所述Sn46Se54溅射靶材原子百分比纯度达到99.999%,所述扇形纯Cu片的原子百分比纯度均达到99.999%;所述Ar气体积百分比纯度达到99.999%。

7.根据权利要求3所述的制备方法,其特征在于:所述步骤3)中采用室温磁控溅射方法制备Cu28Sn33Se39纳米相变薄膜材料,具体包括以下步骤:a)将空基托旋转到Cux(Sn46Se54)100-x复合靶靶位,打开靶上的射频电源,依照设定的溅射时间,开始对Cux(Sn46Se54)100-x复合靶材表面进行溅射,清洁靶位表面;

b)Cux(Sn46Se54)100-x复合靶表面清洁完成后,关闭Cux(Sn46Se54)100-x复合靶靶位上所施加的射频电源,将步骤1)中清洗之后的SiO2/Si(100)基片旋转到Cux(Sb46Se54)100-x复合靶靶位,打开Cux(Sn46Se54)100-x复合靶靶位上的射频电源,依照设定的溅射时间,开始溅射Cu-Sn-Se薄膜。

8.一种权利要求1所述Cu-Sn-Se纳米相变薄膜材料的用途,其特征在于:所述Cu-Sn-Se纳米相变薄膜材料用于制备高速相变存储器。
