专利号: 2017101031886
申请人: 陈昌龙
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

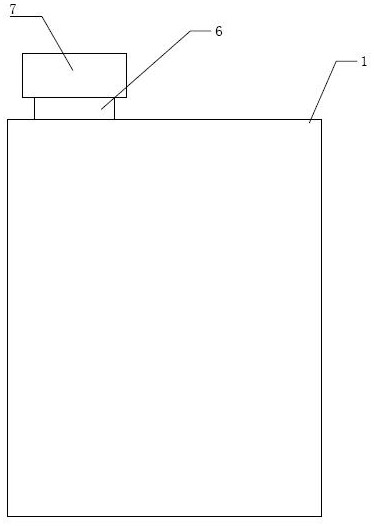

1.一种易倒出液体的容器,包括容器本体(1),所述容器本体(1)内设置有容置腔(2),所述容置腔(2)包括竖直方向的侧壁面(3)、位于底部的底壁面(4)和位于顶部的顶壁面(5),所述容器的截面为方形,所述顶壁面(5)上设置有出口管(6),所述出口管(6)螺纹连接有盖子(7),其特征在于:所述容置腔(2)内设置有活塞装置,所述活塞装置包括C槽板(8),所述C槽板(8)设置有滑槽(9),所述滑槽(9)密封滑移连接有活塞板(10),所述活塞板(10)和所述滑槽(9)间还连接有若干第一弹簧(11),所述C槽板(8)的下端连接有若干用于为所述活塞装置提供位移动力的第二弹簧(12);所述活塞板(10)相对于第一弹簧(11)的另一侧设置有活塞控制装置,所述活塞控制装置包括与所述活塞板(10)垂直接触的第一滑移板(13),所述第一滑移板(13)和三个所述侧壁面(3)组成第一活塞腔(14),所述C槽板(8)和所述活塞板(10)组成的活塞装置在所述第一活塞腔(14)中密封滑移连接;所述容置腔(2)内还设置有与容器本体(1)的底部平行的固定板(15),所述固定板(15)、所述底壁面(4)和两个所述侧壁面(3)形成第二活塞腔(16),所述第一滑移板与所述第二活塞腔(16)密封滑移连接;所述第一滑移板相对于所述活塞板(10)的另一侧设置有驱动板(17),所述驱动板(17)上设置有凸起(18),所述第一滑移板上设置有与凸起(18)相配合的凹坑(19),所述驱动板(17)的底端与底壁面(4)间连接有第三弹簧(20),所述第三弹簧(20)自然状态下,所述凸起(18)位于所述凹坑(19)中,所述驱动板(17)的顶端连接有驱动杆(21),所述固定板(15)上设置有与所述驱动杆(21)滑移密封连接的滑孔(22),所述驱动杆(21)伸出所述滑孔(22);所述驱动杆(21)顶端设置有与所述驱动杆(21)垂直接触的第二滑移板(23),所述第二滑移板(23)与四个侧壁面(3)密封滑移连接,所述第二滑移板(23)和所述顶壁面(5)间设置有第四弹簧(24),所述第二滑移板(23)上设置有与所述出口管(6)内滑移密封连接的第一套管(25),所述套管(25)的顶端设置有卡槽(26),所述盖子(7)内设置有与所述卡槽(26)卡接的卡台(27),所述卡台(27)和所述盖子(7)间连接有第一单向离合器(28),所述第一单向离合器(28)在所述盖子(7)的旋紧方向上锁死,所述盖子(7)内设置有用于安装所述第一单向离合器(28)的安装柱(29),所述第一套管(25)上下贯通,所述第一套管(25)与所述第二滑移板(23)间连接有第二单向离合器(30),所述第二单向离合器(30)在所述盖子(7)拧紧的方向上自由运动,所述第一套管(25)上设置有第一传动齿(31),所述第一传动齿(31)啮合连接有第二传动齿(32),且所述第一传动齿(31)的直径大于所述第二传动齿(32)的直径,所述第二传动齿(32)的中心固定连接有固定杆(33),所述固定杆(33)与所述第二滑移板(23)间连接有第二轴承(34),所述固定杆(33)伸出到所述第二滑移板(23)的下方,所述固定杆(33)的底端连接有截面为正方形的第一方形插头(35),所述第一方形插头(35)的正下方设置有搅拌装置;所述搅拌装置包括固定座(36),所述固定座(36)位于所述第一方形插头(35)的正下方,所述固定座(36)上设置有与所述第一方形插头(35)插接的第一方形插孔(37),所述搅拌装置还包括固定架(38),所述固定座(36)和所述固定架(38)间连接有使得所述固定座(36)能够转动的第三轴承(39),所述固定座(36)的下方连接有能够传递扭矩的伸缩杆(40);所述伸缩杆(40)的底端连接有固定在所述C槽板(8)上端的涡卷弹簧(41),所述涡卷弹簧(41)包括位于最外面的外围端(411)和位于中心的中心端(412),所述外围端(411)连接有固定柱(413),所述固定柱(413)固定在所述C槽板(8)上,所述中心端(412)固定连有固定块(414),所述固定块(414)上设置有第二方形插孔(415),所述伸缩杆(40)的底端设置有与所述第二方形插孔(415)插接的第二方形插头(407);当所述第一弹簧(11)、第二弹簧(12)、第三弹簧(20)和第四弹簧(24)处于自由状态时,所述第一套管(25)伸出所述出口管(6),所述第一方形插孔(37)和所述第一方形插头(35)不接触;当盖子(7)通过卡台(27)和卡槽(26)卡接并压下后,凸起(18)从凹坑(19)中滑出,所述活塞板(10)向所述第一弹簧(11)方向运动,所述第一方形插孔(37)和所述第一方形插头(35)插接;

所述伸缩杆(40)包括固定连接在固定座(36)下的第一套筒(401),与第一套筒(401)滑移连接的第二套筒(404),与第二套筒(404)滑移连接的第二方形插头(407),同时第一套筒(401)上设置有防止滑出第二套筒(404)的第一环台(402),第一环台(402)与第二套筒(404)上设置的第一卡台(403)卡接;第二套筒(404)上设置有防止第二方形插头滑出的第二环台(405),第二环台(405)与第二方形插头上设置的第二卡台(406)卡接。

2.根据权利要求1所述的易倒出液体的容器,其特征在于:所述第一套管(25)上设置有用于增强搅拌效果的叶片。
