专利号: 2017101034329
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种低比转速离心泵叶轮,包括前盖板、后盖板和前盖板与后盖板之间的多个叶片,其特征在于:相邻叶片之间形成狭窄的主流道,主流道出口周向宽度总和为叶轮出口圆周长的10~20%,叶片正面型线和叶片背面型线由多段圆弧和/或直线光滑联接组成,叶片表面为直纹面;

每个叶片出口边周向上均布置有多个循环流道,每个循环流道由通过叶轮径向和平行于叶轮旋转轴方向并空间相交联通的两孔组成,循环流道在每个叶片出口边上设置5或7个,循环流道孔径是叶轮出口边轴向宽度的20~30%。

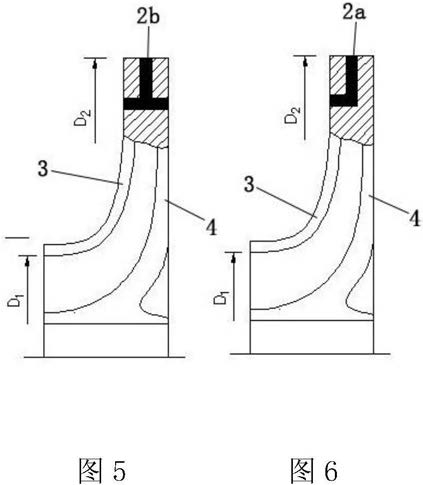

2.根据权利要求1所述的低比转速离心泵叶轮,其特征在于:所述循环流道是相交并贯通叶片外周与叶轮前盖板和后盖板的T形孔。

3.根据权利要求1所述的低比转速离心泵叶轮,其特征在于:所述循环流道是相交并贯通叶片外周与叶轮前盖板的L形孔。

4.根据权利要求1或2或3所述的低比转速离心泵叶轮,其特征在于:所述循环流道在叶片出口边外周上按等分叶片出口边包角,并沿叶片出口边周向中心对称均匀布置。

5.根据权利要求4所述的低比转速离心泵叶轮,其特征在于:所述循环流道外周的径向孔位于叶片出口边轴向中心位置,径向孔深是叶轮出口直径的5~7%。
