专利号: 2017101059010
申请人: 泉州市明燃厨房设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

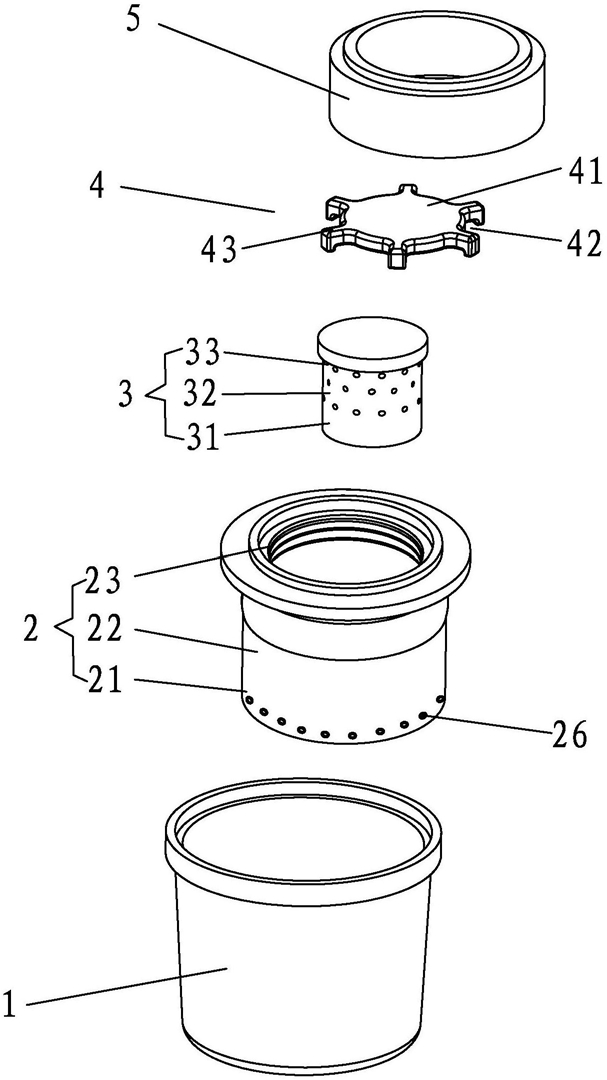

1.一种用于压缩式燃烧炉的改进型炉芯,其特征在于:包括主壳体和设于所述主壳体的中空内部的控风柱体,所述控风柱体呈圆筒状,包括依次连接的封口段、中段和敞口段,所述主壳体包括依次连接的封口段、中段和敞口段,所述控风柱体的封口段沿其周向方向分布有复数个第一风眼,各第一风眼朝同一方向倾斜设置且倾斜角度一致,所述控风柱体的中段的侧壁沿其周向方向开设有复数个与所述第一风眼反向倾斜的第二风眼;所述主壳体的敞口段封盖有有助压缩燃烧的气化盖,所述气化盖的主体部分为密封的挡火板,所述气化盖的外周沿开设有复数个导流缺口,于所述气化盖的外周沿处形成复数个支撑脚,所述气化盖通过所述支撑脚装置于所述主壳体的敞口段的位置。

2.根据权利要求1所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:所述主壳体的封口段的内侧壁沿其周向方向开设有环状的挡油槽,所述主壳体的中段的内侧壁沿其周向方向开设有便于燃料充分燃烧的环状凹槽,所述控风柱体的敞口段对应于所述主壳体的挡油槽处。

3.根据权利要求1所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:所述主壳体的封口段的侧壁沿其周向方向开设有复数个第三风眼。

4.根据权利要求3所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:所述第三风眼为具有防锈防堵功能的铜眼或者不锈钢眼。

5.根据权利要求4所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:所述主壳体的敞口段装配有稳火圈,所述控风柱体至少开设有一排的所述第一风眼,所述控风柱体至少开设有两排的所述第二风眼,所述主壳体至少开设有一排的所述第三风眼,复数个所述第三风眼等间距设置,各排的所述第一风眼和所述第二风眼沿所述控风柱体的轴向方向等间距设置,且位于同一排的复数个所述第一风眼或者位于同一排的复数个所述第二风眼分别沿所述控风柱体的周向方向等间距设置。

6.根据权利要求1所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:相邻的两排所述第二风眼交错设置,所述控风柱体的外径与高度的比值为0.5~2.6。

7.根据权利要求1所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:所述气化盖的导流缺口沿所述气化盖径向方向的尺寸与所述挡火板的直径的比值为0.055~0.3。

8.根据权利要求3所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:所述第一风眼、所述第二风眼和所述第三风眼的口径均为2-4mm。

9.根据权利要求2所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:所述环状凹槽的槽壁呈圆弧曲面状,所述挡油槽上侧的槽壁形成防止喷油的台阶面,所述挡油槽的下侧延伸至所述封口段的底板,挡油槽沿所述主壳体的轴向方向的高度与所述主壳体的高度的比值为0.056~022。

10.根据权利要求1所述的用于压缩式燃烧炉的改进型炉芯,其特征在于:所述主壳体的封口段的底板的中部开设有防止所述控风柱体发生移动的限位槽,该限位槽的形状和大小与所述控风柱体的敞口段相适配。
