1.一种用作高氯酸铵280 330℃热分解催化剂的特殊形貌纳米氧化镉的制备方法，包~括步骤如下：

（1）将硝酸镉溶于无水乙醇中，形成硝酸镉乙醇溶液；将氢氧化锂溶于二次蒸馏水中，形成氢氧化锂溶液；在搅拌条件下，将氢氧化锂溶液逐滴加入硝酸镉乙醇溶液中，形成均匀的混合液，继续搅拌30 90min；所述硝酸镉与氢氧化锂的摩尔比 = 1: 2.3 2.7；

~ ~

（2）将步骤（1）制得的混合液置于反应釜中，于180 200℃下反应10 12h；所得产物经洗~ ~涤、干燥，得氢氧化镉前驱体；制得的氢氧化镉前驱体为六方晶相，形貌特征为表面光滑的、规则六边形的氢氧化镉纳米盘，边长400  900 nm，厚度为 210 300 nm；

~ ~

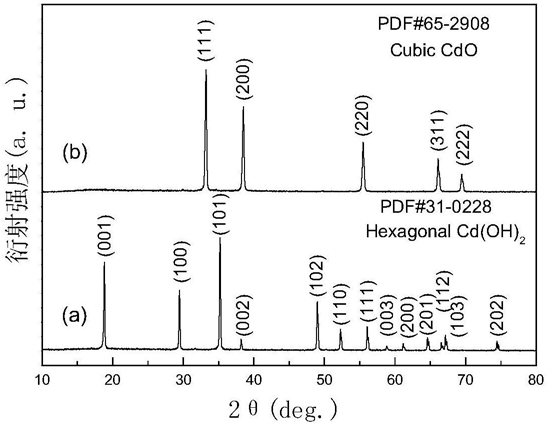

（3）将步骤（2）制得的氢氧化镉前驱体置于马弗炉中，依次在160 220℃、280 340℃温~ ~度下分段焙烧，得到纳米氧化镉；所得纳米氧化镉为多孔结构的六边形CdO纳米盘；

所述纳米氧化镉的多孔结构的六边形CdO纳米盘由小立方体组装形成，所述小立方体的边长为230 260 nm，所述六边形纳米盘的边长500 nm  1µm，厚度为230 270 nm。

~ ~ ~

2.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于，纳米氧化镉的多孔结构的六边形CdO纳米盘由小立方体组装形成，所述小立方体的边长为250 260 nm，组装~成的六边形纳米盘的边长700 900 nm，厚度为250 260 nm。

~ ~

3.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（1）中所述的硝酸镉为四水硝酸镉。

4.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（1）中，所述硝酸镉与氢氧化锂的摩尔比 = 1: 2.5。

5.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（1）中所述的继续搅拌时间为50 70min。

~

6.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（2）中所述的洗涤是依次用二次蒸馏水、无水乙醇洗涤。

7.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（2）中所述的干燥温度为80 90℃，干燥时间为20 38h。

~ ~

8.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（3）中所述的分段焙烧为180 220℃焙烧1 1.5h，然后280-320℃焙烧2 2.5h。

~ ~ ~

9.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（3）中，所述的分段焙烧为200℃焙烧1h，然后300℃焙烧2h。

10.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（2）制得的六边形的氢氧化镉纳米盘边长为500 800 nm，厚度为 230 280 nm。

~ ~

11.如权利要求1所述的特殊形貌纳米氧化镉的制备方法，其特征在于步骤（3）制得的氧化镉粉体为立方晶相。
