专利号: 2017101089942
申请人: 陕西师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种超声相控阵探头阵列的修复校正方法,其特征在于包括以下步骤:

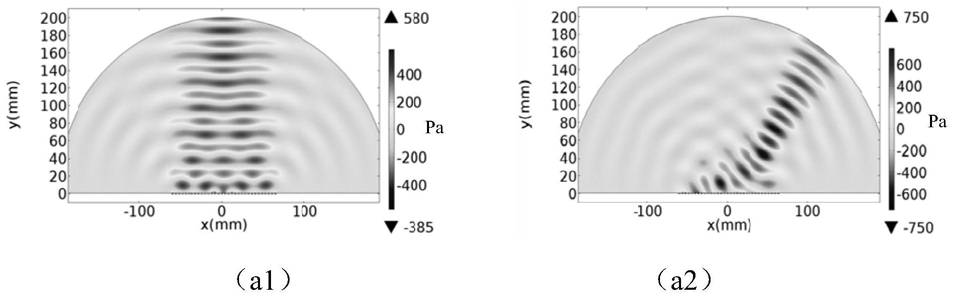

步骤1、利用声场叠加原理计算在正常激励情况下,标准阵列在空间多个点的声压分布P1(x,y),P1(x,y)作为校正基准;

步骤2、设置阵列中某几个阵元失效,不辐射声波,利用基于自适应算法的校正程序,从非标准阵列的第一个阵元开始分别计算各个阵元的校正系数,利用循环改变被较正阵元校正系数,调整其激励参数,其他阵元保持原有激励方式,计算相应的声场分布P2(x,y),当非标准阵列的声场分布P2(x,y)和标准声场的各点声压分布P1(x,y)误差的均方根值达到最小,保存对应的校正系数;在下一个阵元校正中,循环改变当前较正阵元的校正系数,利用前面已经得到的参数作为对应阵元的激励参数,保持其它阵元激励方式不变,达到优化目标,保存校正参数;循环完成所有阵元的校正,校正参数计算完毕;

步骤3、再以计算所得校正参数作为各阵元激励参数初始值,重复第一次校正循环,得到更准确的校正系数;

步骤4、将计算得到的各个阵元的校正系数,作为对应阵元的激励参数对非标准阵列的辐射声场进行校正。

2.如权利要求1所述的超声相控阵探头阵列的修复校正方法,其特征在于:根据声峰值振幅误差比PAER评价经过激励优化后的非标准阵列声场分布情况,其中Pmax为标准阵列声场中声压最大值,RMSE为标准阵列与非标准阵列声场各点声压的均方根误差值:式中Pb(i,j)为有限元仿真实验中标准阵列的声压分布,Pa(i,j)为非标准阵列的声压分布,I和J分别为整个声场中声压采样点在采样区横纵坐标上的最大值。

3.如权利要求1所述的超声相控阵探头阵列的修复校正方法,其特征在于:步骤2中从第一个阵元开始估计校正参数,保持其他阵元激励情况不变,循环改变第一个阵元的校正系数,初始值为0,步长为0.0001。
