1.一种多孔层状结构钛酸粒子的制备方法，其特征在于，包括以下步骤：

1)将层状结构钛酸粒子加入到Ba(OH)2水溶液中，经水热处理后，过滤、洗涤、干燥，得到白色粉体；

2)将白色粉体浸入稀盐酸溶液中，搅拌处理后，过滤、洗涤、干燥，得到多孔层状结构钛酸粒子。

2.根据权利要求1所述的多孔层状结构钛酸粒子的制备方法，其特征在于，步骤1)中，层状结构钛酸粒子与Ba(OH)2水溶液的用量比为(0.5～1)g：30mL。

3.根据权利要求1或2所述的多孔层状结构钛酸粒子的制备方法，其特征在于，Ba(OH)2水溶液的浓度为0.05～0.2mol/L。

4.根据权利要求1所述的多孔层状结构钛酸粒子的制备方法，其特征在于，步骤1)中，水热处理是在105～150℃下处理6～12h。

5.根据权利要求1所述的多孔层状结构钛酸粒子的制备方法，其特征在于，稀盐酸溶液的浓度为0.1～2mol/L。

6.根据权利要求1所述的多孔层状结构钛酸粒子的制备方法，其特征在于，步骤2)中，搅拌处理是在室温条件下搅拌处理2～12h。

7.根据权利要求1所述的多孔层状结构钛酸粒子的制备方法，其特征在于，步骤1)和步骤2)中的干燥均是在50℃下进行。

8.根据权利要求1所述的多孔层状结构钛酸粒子的制备方法，其特征在于，所述层状结构钛酸粒子为具有层状开放结构的钛酸粒子。

9.根据权利要求8所述的多孔层状结构钛酸粒子的制备方法，其特征在于，具有层状开放结构的钛酸粒子为H1.07Ti1.73O4、H2Ti4O9、H2Ti5O11或H0.67Ti1.83O4。

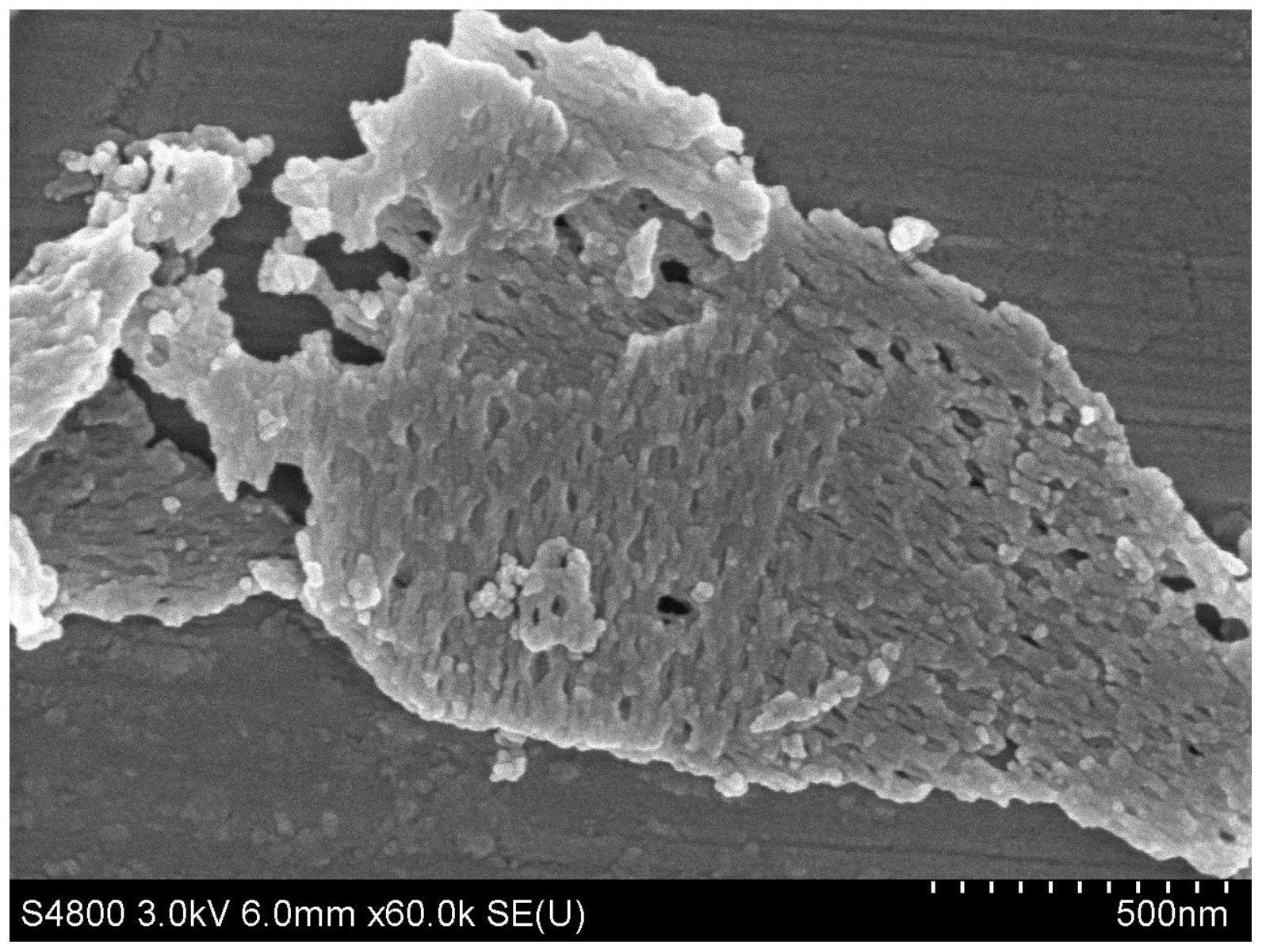

10.采用权利要求1～9中任意一项所述的制备方法制得的多孔层状结构钛酸粒子，其特征在于，该多孔层状结构钛酸粒子的孔洞平均直径为50nm。
