1.一种三维花球状铁酸镧铋粉体的制备方法，其特征在于，由以下步骤组成：

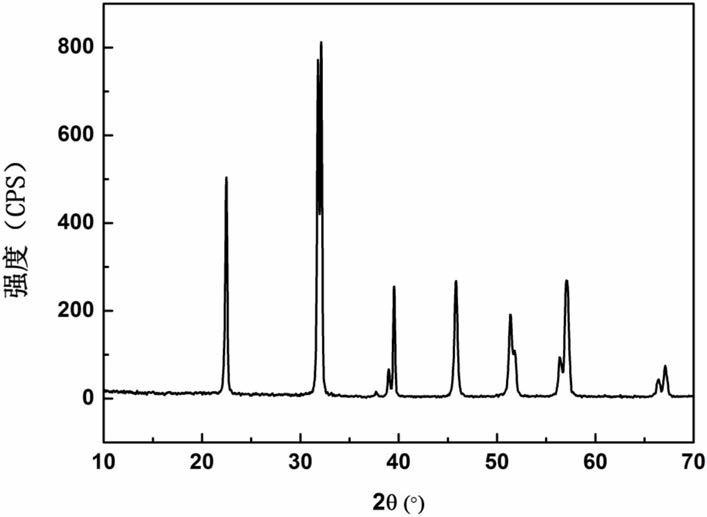

(1)采用水热法制备方块状的Bi0.9La0.1FeO3粉体；

(2)将步骤1得到的方块状的Bi0.9La0.1FeO3粉体和腐蚀溶剂混合，进行超声分散，得到混合液A；Bi0.9La0.1FeO3粉体和腐蚀溶剂的质量体积比为(2～3)mg：1mL；

(3)在保护气氛下，将混合液A进行水浴加热并搅拌，同时向混合液A中滴加还原剂和络合剂，进行腐蚀反应，其中腐蚀溶剂、还原剂和络合剂的体积比为(40～30):(3～4):1；反应

90～120min后迅速冷却终止；将反应得到的沉淀物洗涤并干燥，得到花球状铁酸镧铋粉体；

步骤(1)中方块状的Bi0.9La0.1FeO3粉体的制备步骤具体包括：按Bi0.9La0.1FeO3的化学计量比分别称取Bi(NO3)3·5H2O、La(NO3)3·6H2O和Fe(NO3)3·9H2O加入去离子水中，加入硝酸并磁力搅拌至混合均匀，得到混合溶液B；向混合溶液B中逐滴加入NaOH水溶液，磁力搅拌至混合均匀，得到红褐色的混合溶液C；将混合溶液C倒入反应釜中并密封，进行水热反应，生成沉淀物；反应完毕后，冷却到室温，将沉淀物洗涤干燥后得到方块状的Bi0.9La0.1FeO3粉体。

2.根据权利要求1所述的一种三维花球状铁酸镧铋粉体的制备方法，其特征在于，Fe(NO3)3·9H2O、去离子水、硝酸和NaOH水溶液的比为1mmol：(10～15)mL：(0.5～1.5)mL；(35～45)mL，其中，硝酸的质量分数为65％，NaOH水溶液的浓度为1.5～2mol/L；NaOH水溶液的滴加速率为2～3滴/秒。

3.根据权利要求1所述的一种三维花球状铁酸镧铋粉体的制备方法，其特征在于，水热反应的温度为190℃～210℃，反应时间为6～12h。

4.根据权利要求1所述的一种三维花球状铁酸镧铋粉体的制备方法，其特征在于，水热反应生成的沉淀物用无水乙醇和去离子水分别洗涤直至呈中性，然后在60～80℃下干燥8～12h。

5.根据权利要求1所述的一种三维花球状铁酸镧铋粉体的制备方法，其特征在于，步骤(2)中，腐蚀溶剂为N,N二甲基甲酰胺；步骤(3)中还原剂为水合肼，络合剂为巯基乙酸甲酯。

6.根据权利要求1所述的一种三维花球状铁酸镧铋粉体的制备方法，其特征在于，步骤(2)中超声分散20～30min。

7.根据权利要求1所述的一种三维花球状铁酸镧铋粉体的制备方法，其特征在于，步骤(3)中保护气氛为氮气或惰性气体，通入时间为30min；步骤(3)中水浴加热温度为70～80℃。

8.根据权利要求1所述的一种三维花球状铁酸镧铋粉体的制备方法，其特征在于，步骤(3)中采用-2～0℃的过冷无水乙醇进行迅速冷却终止；腐蚀反应得到的沉淀物用无水乙醇和去离子水分别洗涤直至pH呈中性，然后在60～80℃下干燥6～12h。

9.一种利用权利要求1所述制备方法制得的三维花球状铁酸镧铋粉体，其特征在于，该铁酸镧铋粉体为纳米片自组装形成的直径为2～2.5μm的花球状结构。
