1.一种共沉淀法制备铟铌共掺二氧化钛粉体的方法，其特征在于，包括如下步骤：(1)配置溶液，按(1:1)～(1:3)的摩尔比称取InCl3·4H2O和NbCl5，并分别溶于无水乙醇中，得到InCl3溶液和NbCl5溶液，其浓度均为0.06～0.08mol/L；

(2)按1:(6～8)的体积比量取TiCl4，溶于无水乙醇中，制得TiCl4的无水乙醇溶液；

(3)将InCl3溶液滴加到NbCl5溶液中，得到混合溶液A；

(4)将TiCl4的无水乙醇溶液滴入混合溶液A中，滴入完成后搅拌30～90min，制得混合溶液B；

(5)使用氨水调节混合溶液B的pH≥11，搅拌时间为4～8h，形成悬浊液；

(6)对悬浊液进行抽滤，所得沉淀物进行烘干，研磨，并过筛，得到前驱粉体；

(7)将步骤(6)中制得的前驱粉体在1100℃～1200℃下进行煅烧，煅烧时间为1.5～

2.5h，所制得的粉体即为铟铌共掺二氧化钛粉体。

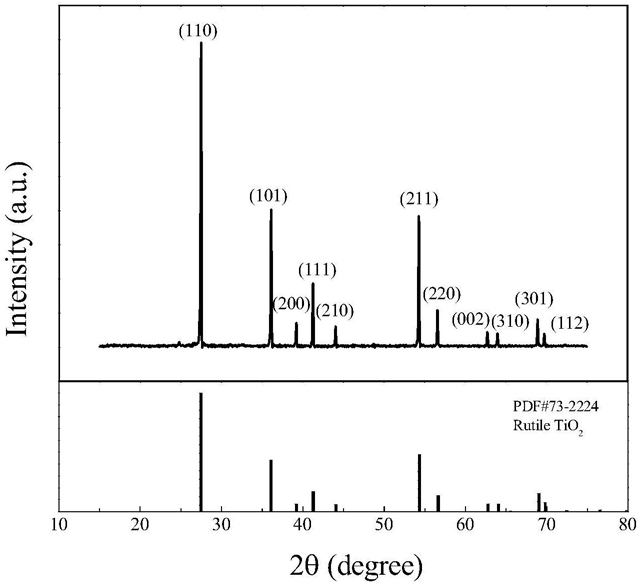

2.根据权利要求1中所述的一种共沉淀法制备铟铌共掺二氧化钛粉体的方法，其特征在于：所述步骤(3)中InCl3溶液的滴入速率为1～2mL/min。

3.根据权利要求1中所述的一种共沉淀法制备铟铌共掺二氧化钛粉体的方法，其特征在于：所述步骤(4)中TiCl4的无水乙醇溶液的滴入速率为1～2mL/min。

4.根据权利要求1中所述的一种共沉淀法制备铟铌共掺二氧化钛粉体的方法，其特征在于：所述步骤(5)中滴加氨水搅拌时，氨水的质量浓度为25％～28％，且氨水的滴定速率为1～2mL/min。

5.根据权利要求1中所述的一种共沉淀法制备铟铌共掺二氧化钛粉体的方法，其特征在于：所述步骤(6)中烘干温度为80～100℃，其过筛所用的筛子为300目。
