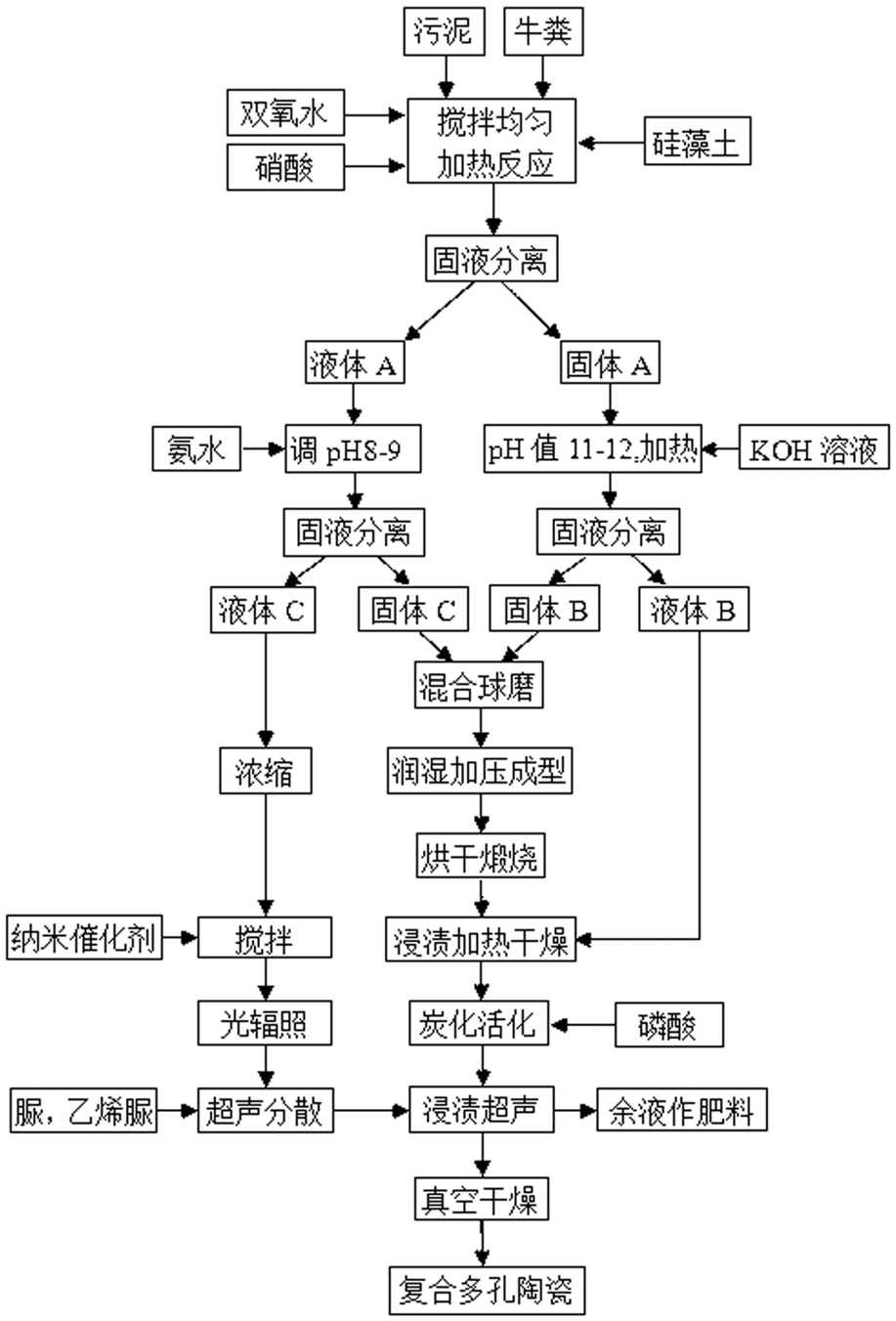

1.一种利用污泥和牛粪制备气体净化多孔陶瓷的方法，其特征在于，该方法包括如下步骤：

1）取新鲜的含水率均为80-85%的剩余污泥和牛粪，等质量混合，依次加入污泥和粪便总质量的10%-20%的质量百分含量为30%的双氧水、10%-30%的硅藻土，再按污泥和牛粪总质量与酸溶液体积比为1Kg:1L的比例，加入0.5-1mol/L的硝酸溶液，搅拌均匀，加热微沸10-

20min，固液分离，得到固体A和液体A；

2）向固体A中加水至刚好浸没，用氢氧化钾调pH值11-12，并加热微沸30min，期间，调整并保持溶液的pH值为11-12，固液分离，得到固体B和液体B；

3）将液体A用氨水调pH值为8-9，搅拌均匀，静置12h，固液分离，得到固体C和液体C；

4）将固体C和固体B混合，105-150℃烘干，球磨6-8h，润湿加压10-20MPa成型，60-90℃烘干，于1000-1250℃下煅烧，得到多孔陶瓷材料；

5）将步骤四得到的多孔陶瓷材料浸泡于步骤二得到的液体B中，超声振荡10min，加热继续浓缩，蒸发，干燥，浸泡于质量百分浓度为85%的浓磷酸中，超声振荡吸附10min，静置浸泡12h，取出，隔绝空气条件下，于400-500℃炭化活化1h，得到载炭多孔陶瓷；

6）将液体C加热浓缩至近饱和，加入占液体C质量的1-5%纳米催化剂粉体，光辐照下搅拌60-120min后，加入液体C质量5-10%的脲和5-10%的乙烯脲，超声分散成悬浊液，将步骤五得到的载炭多孔陶瓷浸泡于该悬浊液中，继续超声振荡20-30min，静置吸附，将悬浊液反复滤过多孔陶瓷，待液体澄清，取出载炭多孔陶瓷，用压缩空气轻轻吹去外表面残液，50℃真空烘干，得到去除甲醛和氮氧化物的多孔陶瓷，回收浸泡液即为农用复合肥。

2.根据权利要求1所述的一种利用污泥和牛粪制备气体净化多孔陶瓷的方法，其特征在于，所述的污泥为城市污水处理厂排放的剩余污泥。

3.根据权利要求1所述的一种利用污泥和牛粪制备气体净化多孔陶瓷的方法，其特征在于，所述的步骤四中煅烧方法为：以3.6℃/min的升温速度升到360 ℃, 并在此温度下保温30 min，再以5℃/min的速度继续升温到烧成温度, 并保温10-20 min，炉内冷却到室温。

4.根据权利要求1所述的一种利用污泥和牛粪制备气体净化多孔陶瓷的方法，其特征在于，所述的步骤六中加入的纳米催化剂粉体为纳米钛酸钙粉体、纳米钛酸锶粉体、纳米钒酸铋粉体和纳米二氧化钛粉体中的一种或几种。
