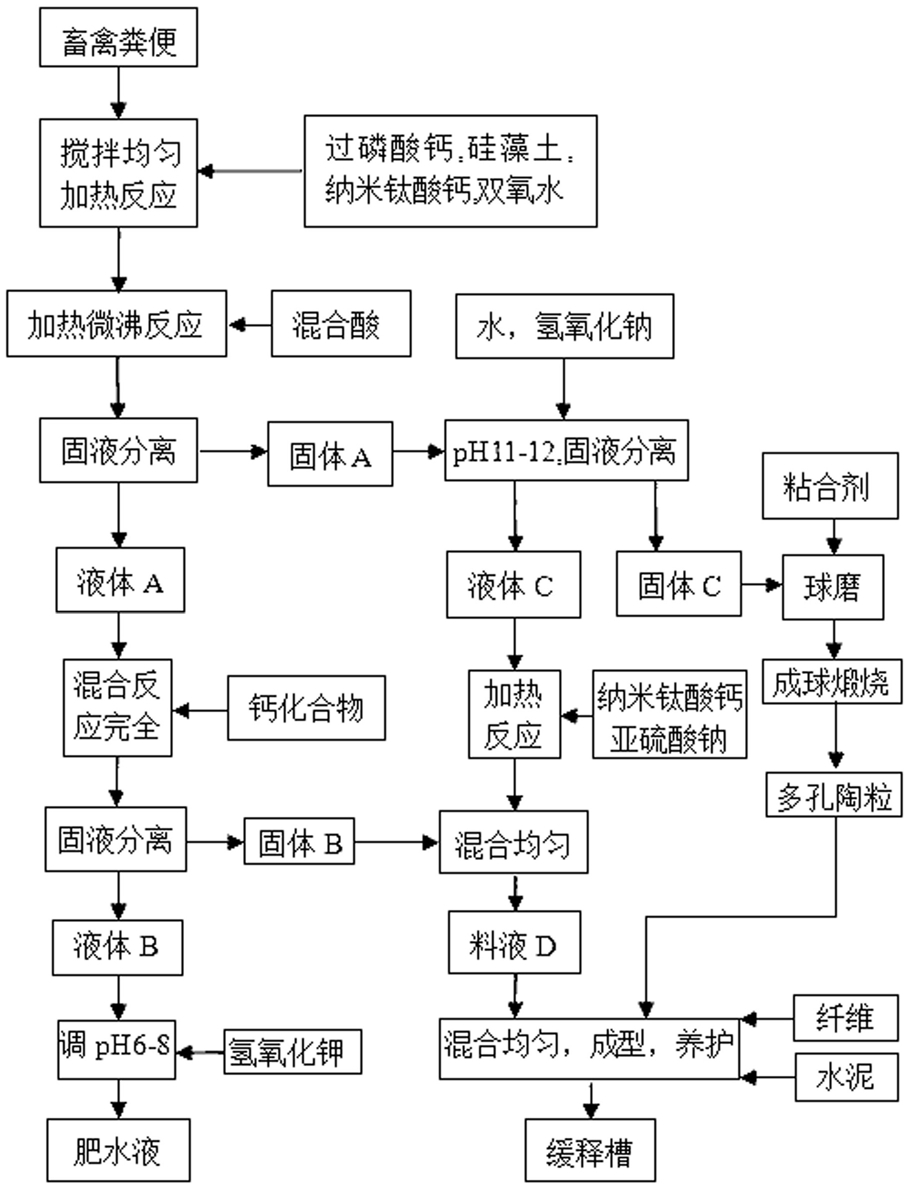

1.一种利用畜禽粪便制备缓释槽和肥水液的方法，其特征在于，该方法包括如下步骤：

1）取新鲜的畜禽粪便，调整含水率80%-88%，加入粪便质量的5%-10%的过磷酸钙、10%-

20%的硅藻土、0.1%-1%的纳米钛酸钙和10%-20%的质量百分含量为30%的双氧水，搅拌均匀，加热到70-90℃，保温反应20-30min，再按粪便质量和酸溶液体积比为1Kg:1L加入硝酸和硫酸的浓度分别为0.5-1 mol/L和0.25-0.5 mol/L混合酸溶液，搅拌均匀，加热保持微沸30-

60min，压滤，得到固体A和液体A；

2）按钙的摩尔数与步骤1）中加入混合酸氢离子摩尔数之比为0.2-0.4:1，向步骤1）中得到的液体A中加入钙的化合物，搅拌反应完全，过滤，得到固体B和液体B；

3）向步骤1）得到的固体A中加水至刚好浸没，搅拌均匀，用氢氧化钠调整溶液的pH值

11-12，加热至80-100℃反应5-10min，室温下浸泡24h，补加氢氧化钠溶液，使得溶液pH值保持在11-12，固液分离，得到液体C和固体C；

4）步骤3）得到的液体C中加入液体C质量的0.1%的纳米钛酸钙和5%的亚硫酸钠，90℃搅拌反应5h，加入步骤2）得到的固体B，搅拌均匀得到料液D；

5）将步骤3）中得到的固体C与固体C质量的20%-50%粘合剂混合，球磨1-8h，喷水润湿，制成粒径2-10mm的颗粒，烘干，于烧成温度为950-1250℃煅烧，得到多孔陶瓷球；

6）按质量比，料液D:水泥:聚丙烯纤维:多孔陶瓷球为40-60:100:1:300-500取料，将水泥、聚丙烯纤维和步骤5）得到的多孔陶瓷球加入步骤4）得到的料液D中，混合均匀，注入模具中，制成壁厚为10-50mm的混凝土槽，保湿养护28天，得到缓释槽；

7）用氢氧化钾调步骤2）中得到的液体B的pH值为6-8，过滤，除去沉淀物，室温放置熟化

28天，得到肥水液；

所述的畜禽粪便为草食性和杂食性动物的粪便。

2.根据权利要求1所述的一种利用畜禽粪便制备缓释槽和肥水液的方法，其特征在于，所述的步骤2）中的加入的钙的化合物为氧化钙、氢氧化钙、碳酸钙、方解石、石灰石中的一种或几种。

3.根据权利要求1所述的一种利用畜禽粪便制备缓释槽和肥水液的方法，其特征在于，所述的步骤5）中加入的粘合剂为高岭土。

4.根据权利要求1所述的一种利用畜禽粪便制备缓释槽和肥水液的方法，其特征在于，所述的步骤5）中煅烧方法为：以3℃/min的升温速度升到300 ℃, 并在此温度下保温

30min；再以5℃/min的速度继续升温到烧成温度, 并保温10-20 min，炉内冷却到室温。

5.根据权利要求1所述的一种利用畜禽粪便制备缓释槽和肥水液的方法，其特征在于，所述的步骤6）中加入的水泥为标号42.5号及以上通用水泥。

6.根据权利要求1所述的一种利用畜禽粪便制备缓释槽和肥水液的方法，其特征在于，所述的步骤6）中加入的聚丙烯纤维长度为5-30mm。
