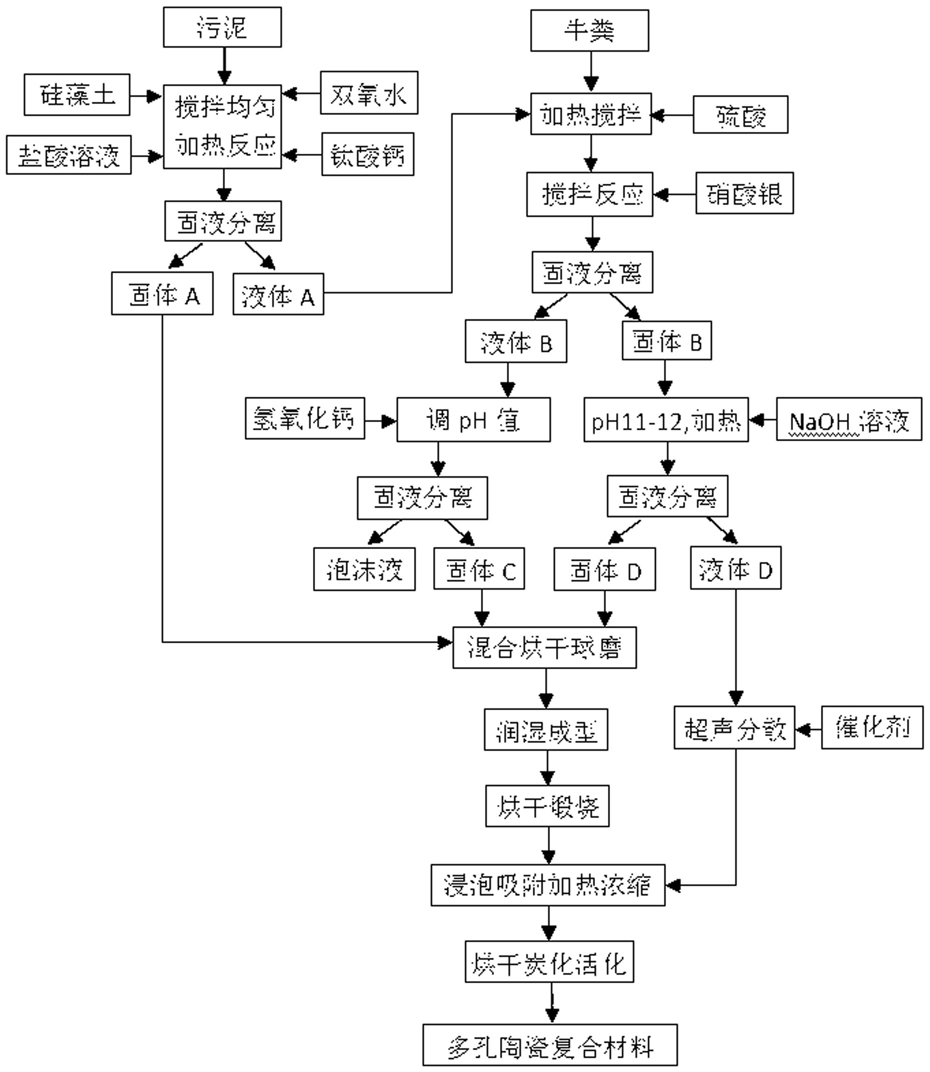

1.一种利用污泥和牛粪制备多孔陶瓷复合材料和泡沫液的方法，其特征在于，该方法包括如下步骤：

1）取新鲜的剩余污泥，调整含水率80-85%，加入污泥质量的0.1-2%的纳米钛酸钙、10-

20%的硅藻土、10-20%的质量百分含量为30%的双氧水，再按污泥质量与酸体积比为

1Kg:1L

的比例，加入0.1-0.2mol/L的盐酸溶液，搅拌均匀，加热微沸20-40min，固液分离，得到固体A和液体A；

2）取与污泥等质量的含水率为80-85%的新鲜牛粪，加入步骤1）得到液体A和占步骤1）中加入的盐酸体积的5-10%的5mol/L的硫酸，搅拌均匀，加热至80-100℃，搅拌反应10-

20min，得到污泥混合物；另取与步骤1）中加入的盐酸等摩尔的硝酸银，溶解于步骤1）中加入的盐酸溶液体积的1/10的水中，然后，在剧烈搅拌下，逐滴将硝酸银溶液加入污泥混合物中，滴完后，继续搅拌20min，反应完全，固液分离，得到固体B和液体B；

3）用氢氧化钙调整液体B的pH值为6-8，静置沉淀，固液分离，得到固体C和泡沫液；

4）向固体B中加水至刚好浸没固体，搅拌均匀，用氢氧化钠调pH值11-12，加热到80-100℃，继续搅拌，补加氢氧化钠，使溶液pH值保持在11-12，搅拌反应10-20min，冷却到室温，固液分离，得到固体D和液体D；

5）将固体A、固体C和固体D混合，120℃烘干，球磨2-8h，润湿成型，70-90℃烘干，于950-

1250℃煅烧，得到多孔陶瓷；

6）将步骤4）得到的液体D中加入步骤5）得到的多孔陶瓷质量的1-5%的催化剂，超声分散，再将多孔陶瓷浸泡于其中，继续超声振荡，同时加热浓缩至干，105℃干燥，置于炭化炉内，氮气保护下于400-500℃炭化40-120min，再置于活化炉内，通入多孔陶瓷材料质量的1倍的水蒸气，于800-1000℃活化20-30min，水洗，105℃烘干，得到多孔陶瓷复合材料；

所述的污泥为城市污水处理厂排放的剩余污泥；

所述的步骤6）中加入催化剂为纳米钛酸钙粉体、纳米钛酸锶粉体和纳米钒酸铋粉体中的一种或几种。

2.根据权利要求1所述的一种利用污泥和牛粪制备多孔陶瓷复合材料和泡沫液的方法，其特征在于，所述的步骤5）中煅烧方法为：以4℃/min的升温速度升到382 ℃, 并在此温度下保温30 min，再以相同的升温速度继续升温到烧成温度，并保温10-20 min，炉内冷却到室温。
