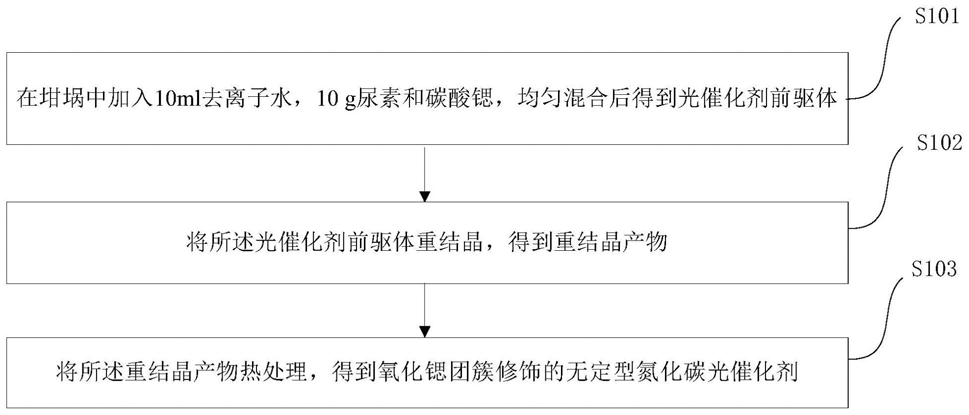

1.一种氧化锶团簇修饰的无定型氮化碳光催化剂的制备方法，其特征在于，所述制备方法包括以下步骤：S101在坩埚中加入10ml去离子水，10g尿素和碳酸锶，均匀混合后得到光催化剂前驱体；

S102将所述光催化剂前驱体重结晶，得到重结晶产物；

S103将所述重结晶产物热处理，得到氧化锶团簇修饰的无定型氮化碳光催化剂；所述碳酸锶的加入量为0.06-0.18g。

2.根据权利要求1所述的制备方法，其特征在于，所述重结晶的温度为60℃。

3.根据权利要求1所述的制备方法，其特征在于，所述热处理的温度为450-550℃。

4.根据权利要求3所述的制备方法，其特征在于，所述将重结晶产物热处理的步骤包括：将所述重结晶产物热处理，所述热处理在马弗炉中进行，所述马弗炉的升温速率为15℃/min。

5.根据权利要求4所述的制备方法，其特征在于，所述热处理的时间为0.5-2h。

6.根据权利要求1所述的制备方法，其特征在于，所述碳酸锶的加入量为0.1g，所述重结晶的温度为60℃，所述热处理的温度为550℃。

7.一种氧化锶团簇修饰的无定型氮化碳光催化剂，其特征在于，由上述权利要求1-6中任意一项所述制备方法制备而成。
