1.一种pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物，其特征在于，该嵌段共聚物的结构通式如下：。

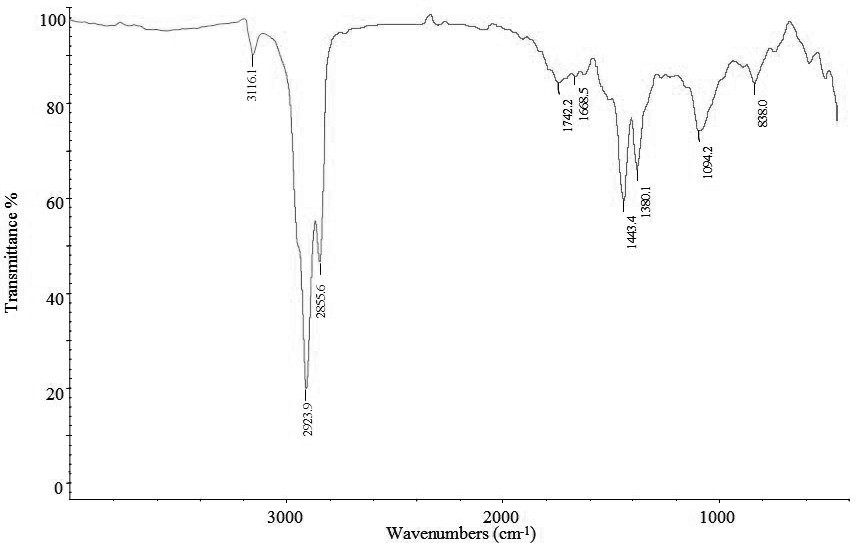

2.根据权利要求1所述的一种pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物，其特征在于：所述嵌段共聚物的红外光谱特征峰波数分布为：3300-3500 cm-1，3000-3300 cm-1，

2800-3000 cm-1，1650-1680 cm-1，1590-1620 cm-1，1300-1480 cm-1，1050-1200 cm-1。

3.一种pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物的合成方法，其特征在于：该嵌段共聚物由低分子量的亲水性壳聚糖和亲油性茄尼醇制备而成；合成步骤包括先选择性的氧化茄尼醇，得到茄尼醛，再通过茄尼醛的醛基与壳聚糖的氨基缩合形成席夫碱，即为pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物。

4.根据权利要求3所述的一种pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物的合成方法，其特征在于：包括如下步骤：步骤一，茄尼醇的选择性氧化

取茄尼醇溶解于丙酮，取钨酸钠和十六烷基三甲基溴化铵溶于盐酸溶液，将上述两种溶液混合，于60～80℃滴加过氧化氢，搅拌反应7～9 h；反应结束后，用石油醚萃取反应液，收集石油醚萃取所得上层液体，蒸馏除去石油醚后得黄褐色液；

将所得黄褐色液溶于无水乙醇，取2，4-二硝基苯肼溶于无水乙醇，将两者混合，加入冰醋酸于75～95 ℃下搅拌反应3～5 h；放冷，过滤得沉淀，沉淀用无水乙醇重结晶两次得苯腙；

将苯腙置于反应容器中，依次加入乙腈溶液、二水合氯化铜和水，在65 ～85℃下搅拌回流反应2～4 h，反应结束后，蒸干溶剂；

残余物加入到体积比为1:1的乙酸乙酯和水的混合液中，于室温搅拌反应1～2 h，分取有机层，蒸去溶剂，残余物用五氧化二磷真空干燥11～13 h，得茄尼醛；

步骤二，茄尼醛与壳聚糖的缩合

将壳聚糖、茄尼醛分别溶于无水乙醇，向茄尼醛溶液中缓慢加入上述壳聚糖溶液和冰醋酸，于70～90 ℃反应4～6 h，反应结束后，冷却至室温，静置，抽滤得粗产物，粗产物用无水乙醇重结晶得pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物。

5.根据权利要求3或4所述的一种pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物的合成方法，其特征在于：所述壳聚糖的分子量为5000道尔顿。

6.根据权利要求4所述的一种pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物的合成方法，其特征在于：步骤一中所述茄尼醇、钨酸钠、十六烷基三甲基溴化铵、过氧化氢、2，4-二硝基苯肼、冰醋酸、二水合氯化铜的摩尔比为1:0.0048:0.0031:1.75:0.032:0.4375:2。

7.根据权利要求4所述的一种pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物的合成方法，其特征在于：步骤一中所述盐酸溶液摩尔浓度为0.1mol/L；所述过氧化氢的质量浓度为

30%；所述乙腈溶液的质量浓度为80%。

8.根据权利要求4所述的一种pH值敏感型双亲性茄尼醇/壳聚糖嵌段共聚物的合成方法，其特征在于：步骤二中所述壳聚糖、茄尼醛、冰醋酸的摩尔比为1:0.1:17.5。
