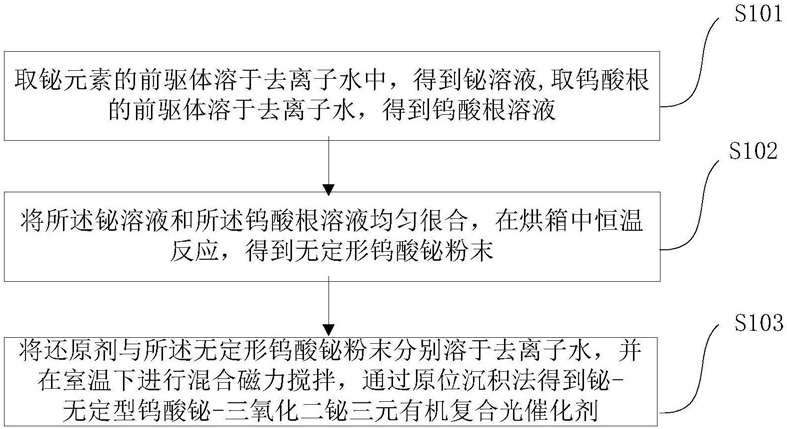

1.一种铋-无定型钨酸铋-三氧化二铋三元有机复合光催化剂的制备方法，其特征在于，所述制备方法包括以下步骤：S101 取铋元素的前驱体溶于去离子水中，得到铋溶液，取钨酸根的前驱体溶于去离子水，得到钨酸根溶液；

S102 将所述铋溶液和所述钨酸根溶液均匀很合，在烘箱中恒温反应，得到无定形钨酸铋粉末；

S103 将还原剂与所述无定形钨酸铋粉末分别溶于去离子水，并在室温下进行混合磁力搅拌，通过原位沉积法得到铋-无定型钨酸铋-三氧化二铋三元有机复合光催化剂。

2.根据权利要求1所述的制备方法，其特征在于，所述将还原剂与所述无定形钨酸铋粉末分别溶于去离子水的步骤包括：取还原剂与所述无定形钨酸铋粉末，所述还原剂与所述无定形钨酸铋粉末的所述摩尔比为20％～120％；

所述将还原剂与所述无定形钨酸铋粉末分别溶于去离子水。

3.根据权利要求1或2所述的制备方法，其特征在于，所述还原剂为NaBH4。

4.根据权利要求1所述的制备方法，其特征在于，所述铋元素前驱体为：硝酸铋。

5.根据权利要求1所述的制备方法，其特征在于，所述钨酸根前驱体为：钨酸钠。

6.根据权利要求1所述的制备方法，其特征在于，在烘箱中恒温反应的步骤中，所述烘箱中的温度为100℃，反应时间20h。

7.根据权利要求1所述的制备方法，其特征在于，所述将还原剂与所述无定形钨酸铋粉末分别溶于去离子水，并在室温下进行混合磁力搅拌的步骤中，所述磁力搅拌时间为

30min。

8.一种铋-无定型钨酸铋-三氧化二铋三元有机复合光催化剂，其特征在于，由上述权利要求1-7中任意一项所述的制备方法制备而成。
