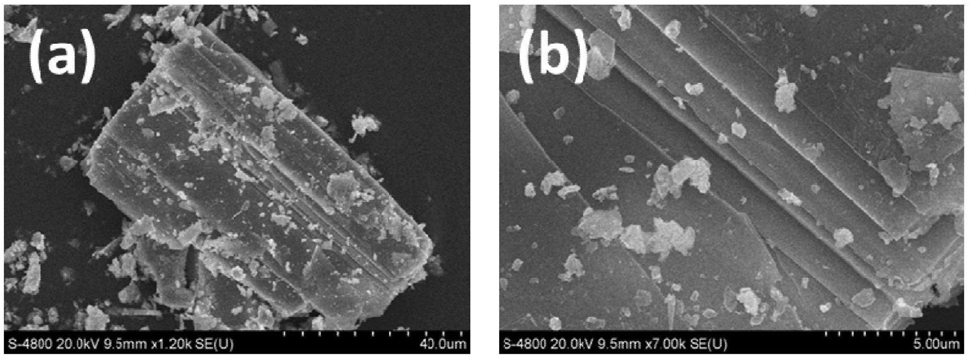

1.一种大尺寸铌酸钾薄膜的制备方法，其特征在于，包括：(1)碳酸钾和五氧化二铌以摩尔比0.87～0.95:1混合，经高温固相烧结后得到铌酸钾块体，再与丙胺水溶液反应制得粘性铌酸钾分散液；

(2)将粘性铌酸钾分散液进行抽滤获得所述大尺寸铌酸钾薄膜。

2.如权利要求1所述的制备方法，其特征在于，所述碳酸钾与五氧化二钒的摩尔比为

0.9:1。

3.如权利要求1所述的制备方法，其特征在于，所述高温固相烧结为1100～1250℃下反应7～15h。

4.如权利要求1所述的制备方法，其特征在于，所述丙胺水溶液中丙胺的体积百分比含量为3～8％。

5.如权利要求1所述的制备方法，其特征在于，与丙胺水溶液反应的条件为115～125℃、2.5～4天。

6.如权利要求1所述的制备方法，其特征在于，与丙胺水溶液反应结束后，对反应产物进行分离纯化，所述分离纯化为以转速为900～1100rpm离心6～10min，取中间乳白色粘性层即为所述粘性铌酸钾分散液。

7.如权利要求1所述的制备方法，其特征在于，所述粘性铌酸钾分散液中铌酸钾的含量

1～30mg/mL。

8.如权利要求1所述的制备方法，其特征在于，所述抽滤为减压抽滤，真空度为-0.09～-0.1MPa。

9.如权利要求1所述的制备方法，其特征在于，抽滤结束后，对沉积在抽滤膜上的铌酸钾膜层进行室温通风干燥。

10.一种如权利要求1-9任一项所述制备方法制得的大尺寸铌酸钾薄膜。
