1.一种五氧化二钒微米级薄膜的制备方法，包括以下步骤：(1)以五氧化二钒粉末为钒源，过氧化氢溶液为溶剂，两者的质量体积比控制在0.9g:

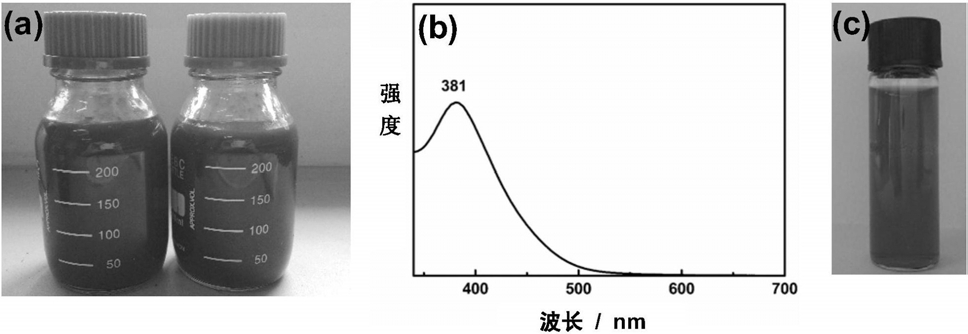

10～15mL，在160～220℃条件下水热反应10～14h，制得五氧化二钒胶体分散液；

(2)采用抽滤法对五氧化二钒胶体分散液进行固液分离制得所述五氧化二钒微米级薄膜。

2.如权利要求1所述的制备方法，其特征在于，步骤(1)中，五氧化二钒粉末与过氧化氢溶液的质量体积之比为0.9g:12mL。

3.如权利要求1所述的制备方法，其特征在于，步骤(1)中，所述水热反应的条件为180℃反应12h。

4.如权利要求1所述的制备方法，其特征在于，步骤(2)中，所述五氧化二钒胶体分散液中五氧化二钒的浓度为2～12mg/mL。

5.如权利要求1所述的制备方法，其特征在于，步骤(2)中，所述抽滤法为减压抽滤，所述减压抽滤的真空度为-0.09～-0.1MPa。

6.如权利要求1所述的制备方法，其特征在于，步骤(2)中，抽滤采用的抽滤膜的孔径为

0.1～5μm。

7.如权利要求1所述的制备方法，其特征在于，步骤(2)中，抽滤时，每平方厘米的滤膜上覆盖的抽滤液体积为0.2～1mL。

8.如权利要求1所述的制备方法，其特征在于，步骤(2)中，还包括，抽滤结束后，对沉积在抽滤膜上的五氧化二钒膜层进行真空干燥。

9.如权利要求8所述的制备方法，其特征在于，步骤(2)中，所述真空干燥的温度为40～

60℃，时间为5～24h。

10.一种由权利要求1-9任一项所述制备方法制得的五氧化二钒微米级薄膜。
