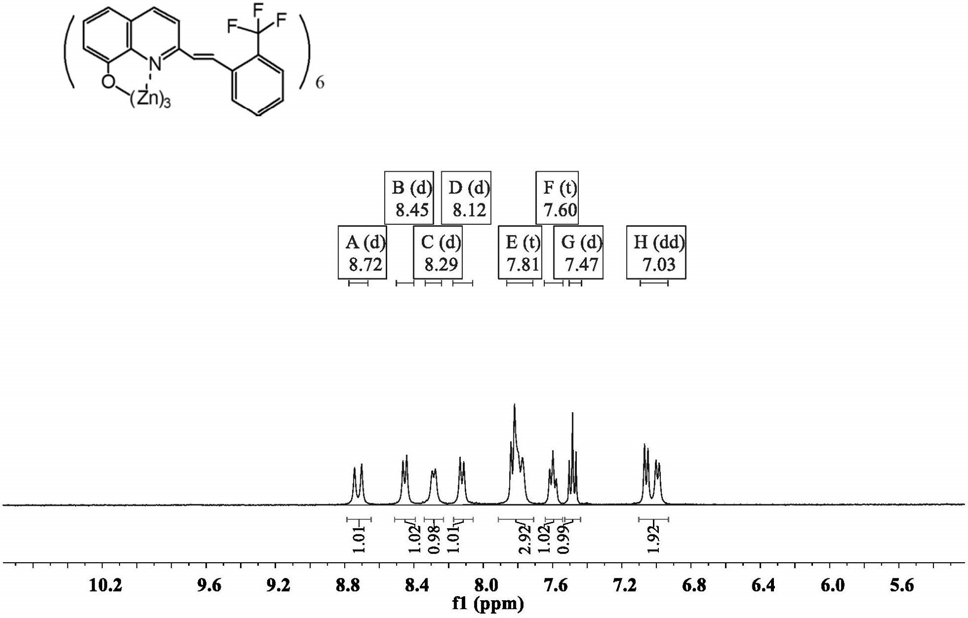

1.一种具有铁电性质的8-羟基喹啉锌配合物晶体，具有如式Ⅰ所示的结构：

2.一种权利要求1所述的8-羟基喹啉锌配合物晶体的制备方法，包括：a)将2-甲基-8-羟基喹啉和2-三氟甲基苯甲醛在反应溶剂中进行反应，得到反应中间体；

b)将步骤a)得到的反应中间体依次与吡啶、水反应，得到配体；

c)将步骤b)得到的配体和锌盐在反应溶剂中进行反应，得到所述8-羟基喹啉锌配合物。

3.根据权利要求2所述的制备方法，其特征在于，步骤a)中所述反应溶剂为乙酸酐。

4.根据权利要求2所述的制备方法，其特征在于，步骤a)中所述反应的条件为：在惰性气体的保护下进行加热回流；

所述惰性气体包括氮气、氩气或氦气；

所述加热回流的温度为140～145℃，时间为10～12h。

5.根据权利要求2所述的制备方法，其特征在于，步骤b)中在加入吡啶后先加热搅拌，然后再加入水进行回流加热。

6.根据权利要求5所述的制备方法，其特征在于，所述加热搅拌的温度为142～145℃，时间为20～30min；

所述回流加热的温度为142～145℃，时间为3～5h。

7.根据权利要求2所述的制备方法，其特征在于，步骤c)中所述锌盐包括：碘化锌、高氯酸锌、硝酸锌或氯化锌中的一种或多种；

所述配体和锌盐的摩尔比为(1～3):(4～7)。

8.根据权利要求2所述的制备方法，其特征在于，步骤c)中所述反应溶剂为N,N-二甲基甲酰胺和甲醇的混合溶液；

所述配体和N,N-二甲基甲酰胺的比例为1mmol:(45～55)mL；

所述N,N-二甲基甲酰胺和甲醇的混合体积比为(4～6):(2～4)。

9.根据权利要求2所述的制备方法，其特征在于，步骤c)中所述反应的温度为60～80℃，时间为24h。
