专利号: 2017101146964
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

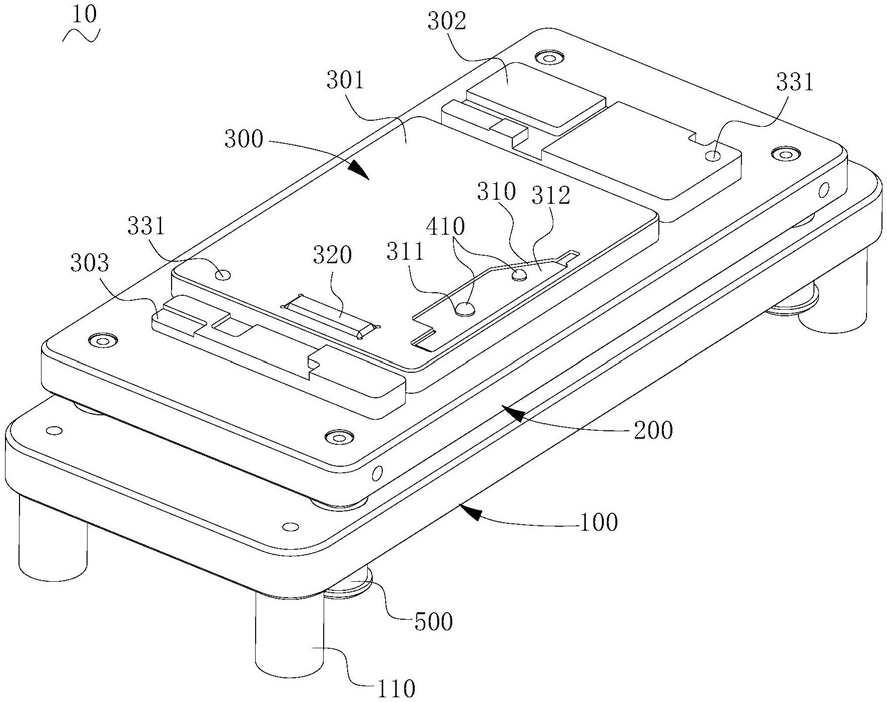

1.一种电池背胶粘贴治具,用于将电池背胶粘贴至产品壳体的内表面,其特征在于,所述电池背胶粘贴治具包括:底座;

基座,活动设置在所述底座上并能相对于所述底座上下移动;

产品座,固定于所述基座的顶面,所述产品座设置有与所述产品壳体配合定位的定位件,所述产品座的顶面具有用于放置所述电池背胶的凹槽,所述凹槽底面开设有第一通孔和第二通孔;以及顶持机构,设置于底座的顶面且位于所述底座与所述基座之间,所述顶持机构包括浮动销,所述产品壳体被按压后所述浮动销带动所述产品座及基座向所述底座的方向移动,所述顶持机构的所述浮动销穿过所述第一通孔并顶持所述凹槽内的电池背胶使电池背胶粘贴于所述产品壳体的内表面,所述产品壳体从所述产品座移出后所述浮动销复位至原始位置;

其中,所述顶持机构还包括固定块及吸气组件,所述浮动销竖直设置于所述固定块内且有一部分突伸于所述固定块,所述固定块设置有与所述第二通孔相连通的贯穿孔,所述吸气组件通过所述贯穿孔吸附位于所述凹槽内的电池背胶。

2.根据权利要求1所述的电池背胶粘贴治具,其特征在于,所述底座设置有导向柱,所述基座设置有线性轴承,所述线性轴承可滑动地套设于所述导向柱上,所述基座与所述底座之间连接设置有预紧弹簧,所述产品壳体被按压后可通过所述线性轴承随所述产品座和基座向所述底座的方向移动,所述产品壳体被释放后,所述基座被所述预紧弹簧顶持而复位至原始位置。

3.根据权利要求1所述的电池背胶粘贴治具,其特征在于,所述浮动销设置有两个,所述两个浮动销包括间隔设置于所述固定块内的第一浮动销和第二浮动销。

4.根据权利要求3所述的电池背胶粘贴治具,其特征在于,所述底座设置有卡槽,所述卡槽内卡接有卡块,所述卡块开设有供所述吸气组件的管路接头接入的接口,所述接口与所述贯穿孔相连通。

5.根据权利要求4所述的电池背胶粘贴治具,其特征在于,所述卡槽与所述卡块之间形成有呈环状的密封槽,所述密封槽设置有密封圈。

6.根据权利要求4所述的电池背胶粘贴治具,其特征在于,所述第二浮动销连接设置于所述卡块,所述第一浮动销的底部与所述底座连接。

7.根据权利要求1所述的电池背胶粘贴治具,其特征在于,所述定位件包括设置于所述产品座上且突出于所述产品座的定位块,所述定位块与所述产品壳体配合卡接。

8.根据权利要求1所述的电池背胶粘贴治具,其特征在于,所述定位件还包括设置于所述产品座上的定位销,所述定位销与所述产品壳体的定位孔配合插接。
