1.一种钛酸铁空心微球的制备方法，其特征在于，包括以下步骤：步骤一，取无水氯化铁溶于无水乙醇，取钛酸异丙酯溶于无水乙醇中，待各自完全溶解后，将两种溶液混合搅拌8～12h后，搅拌下加入吡啶；

步骤二，称取模板溶剂溶于无水乙醇，完全溶解后，滴加到步骤一所得的混合液中，边滴加边搅拌；

步骤三，将步骤二所得的混合溶液在150℃～200℃下水热晶化45～50h后，冷却过滤，滤饼用无水乙醇洗涤2～4次，35℃～45℃下真空干燥后，研磨成粉，过500目筛；

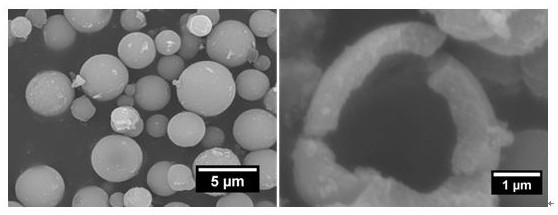

步骤四，将步骤三制得的粉体在500℃～800℃下焙烧5～8h，制得钛酸铁空心微球。

2.根据权利要求1所述的一种钛酸铁空心微球的制备方法，其特征在于：所述钛酸异丙酯：无水氯化铁：模板溶剂的摩尔比为1:2:1～2。

3.根据权利要求1所述的一种钛酸铁空心微球的制备方法，其特征在于：所述吡啶用量—为溶液中Cl 的2～3倍。

4.根据权利要求1或2所述的一种钛酸铁空心微球的制备方法，其特征在于：所述模板溶剂为正辛胺、十二烷基胺、十四烷基胺、十六烷基胺与十八烷基胺中的一种。

5.根据权利要求1的制备方法制得的钛酸铁空心微球作为光催化剂应用于处理污水、净化空气以及降解有机污染物。
