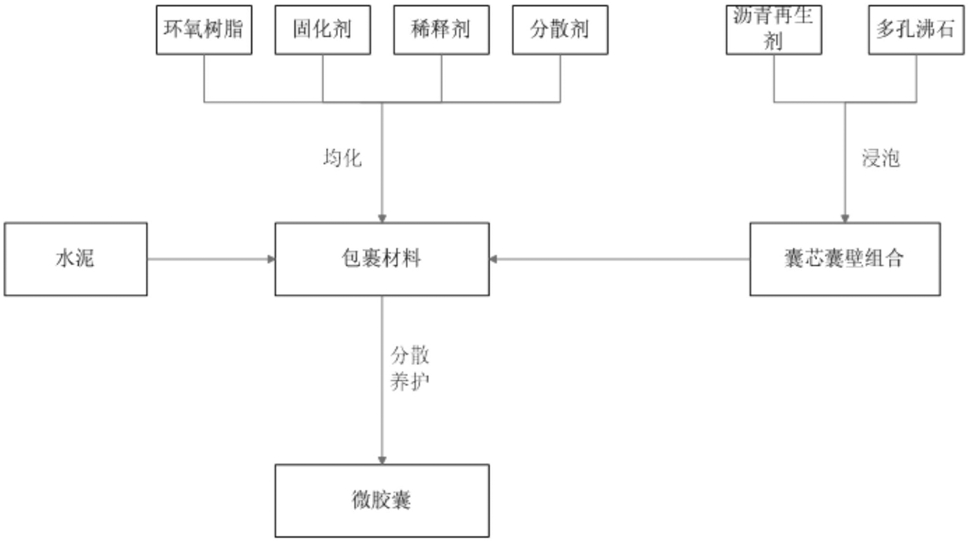

1.一种沥青混凝土裂缝自愈微胶囊的制备方法，其特征在于，过程如下：

称量50g粒径为1.18～2.36mm的多孔沸石颗粒，将称量好的多孔沸石颗粒在100℃含有沥青再生剂的烧杯中充分浸泡2h，吸收沥青再生剂36.5g，放于干燥托盘中静置24h，待温度降至25-35℃；取凤凰牌环氧树脂E-44 12g、凤凰牌650固化剂10g、稀释剂脂肪族缩水甘油醚7.5g、琥珀酸脂类合成物高效润湿剂0.5g，将上述材料混合搅拌均匀成乳液；然后加入制作好的吸附沥青再生剂后的多孔沸石50g，搅拌均匀，然后加入硅酸盐42.5R强度型水泥

200g，为防止环氧树脂强度形成要求15min以内完成上述过程，放置于干燥处静置24h；用

1.18mm方孔筛筛除多余的水泥，摊开后喷撒15g饮用水，4h终凝后强度形成，经干燥得到产物微胶囊。

2.一种沥青混凝土裂缝自愈微胶囊，其特征在于，沥青混凝土裂缝自愈微胶囊通过权利要求1所述的制备方法制得。

3.一种沥青混凝土裂缝自愈微胶囊的制备方法，其特征在于，过程如下：

称量50g粒径为1.18～2.36mm的多孔沸石颗粒，将称量好的多孔沸石颗粒在100℃含有沥青再生剂的烧杯中充分浸泡2h，吸收沥青再生剂36.5g，放于干燥托盘中静置32h，待温度降至25-35℃；取凤凰牌环氧树脂E-44 16g、凤凰牌650固化剂13.32g、稀释剂脂肪族缩水甘油醚10g、琥珀酸脂类合成物高效润湿剂0.6g，将上述材料混合搅拌均匀成乳液；然后加入制作好的吸附沥青再生剂后的多孔沸石材料50g，搅拌均匀，然后加入硅酸盐42.5R早强水泥280.0g，为防止凤凰牌环氧树脂E-44强度形成要求15min以内完成上述过程，放置于干燥处静置30h；用1.18mm孔径的方孔筛筛除多余的水泥，摊开后喷撒20g饮用水，8h终凝后强度形成，经干燥得到产物微胶囊。

4.一种沥青混凝土裂缝自愈微胶囊，其特征在于，沥青混凝土裂缝自愈微胶囊通过权利要求3所述的制备方法制得。
