专利号: 2017101197133
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

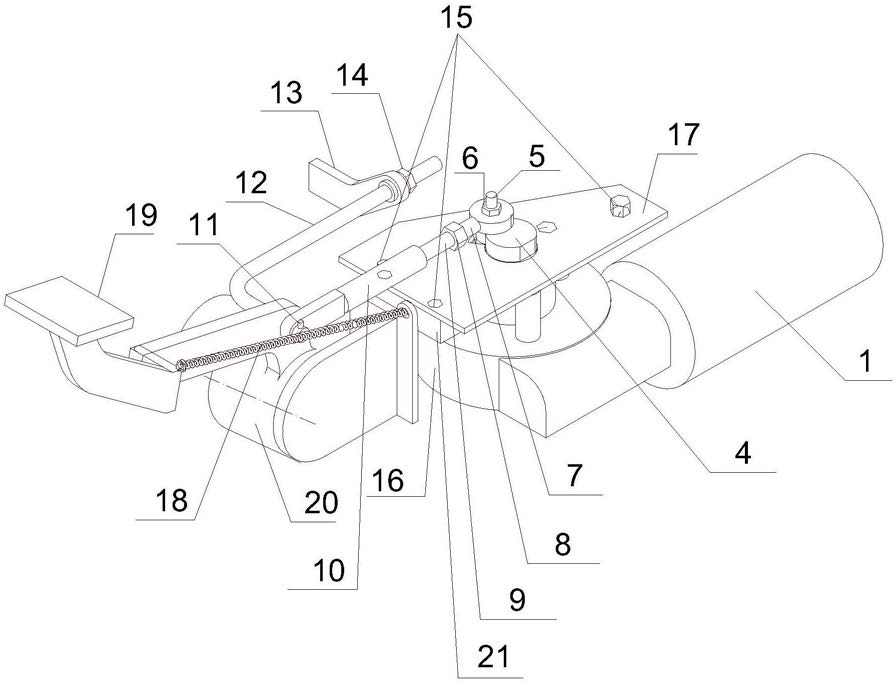

1.一种内燃叉车AMT离合器执行机构,其特征在于,包括电机(1)、蜗轮蜗杆机构、偏心轮(4)、动力输出杆与滑动杆机构、连杆与离合器拨叉机构和固定连接板(17);

所述蜗轮蜗杆机构包括蜗轮蜗杆外壳(16)、蜗杆(2)、蜗轮(3)和蜗轮转轴(24);所述电机(1)的电机输出轴(22)穿过蜗轮蜗杆外壳(16),电机输出轴(22)与蜗轮蜗杆外壳(16)活动连接,且电机输出轴(22)通过联轴器(23)与蜗杆(2)固定连接,蜗杆(2)与蜗轮(3)外部啮合,蜗轮(3)通过键(25)与蜗轮转轴(24)固定连接,蜗杆(2)和蜗轮(3)均位于蜗轮蜗杆外壳(16)内部,电位器(27)与蜗轮蜗杆外壳(16)固定连接,且电位器(27)的电位器输入轴(26)与蜗轮转轴(24)的一端固定连接,蜗轮转轴(24)与蜗轮蜗杆外壳(16)活动连接,蜗轮转轴(24)的另一端穿过蜗轮蜗杆外壳(16),且蜗轮转轴(24)的另一端与偏心轮(4)固定连接,转轴(5)与偏心轮(4)固定连接,转轴(5)位于偏心轮(4)的中部的一侧;

所述动力输出杆与滑动杆机构包括动力输出杆(7)、动力承接杆(9)和滑动杆(10);所述动力输出杆(7)通过第一螺母(6)与转轴(5)固定连接,动力输出杆(7)通过第二螺母(8)与动力承接杆(9)的一端固定连接,动力承接杆(9)的另一端滑动连接在滑动杆(10)的一端内部,滑动杆(10)的内部下端设置有限位体(29),动力承接杆(9)的顶部设置有防止动力承接杆(9)从滑动杆(10)内部滑出的限位凸起(28),所述限位体(29)的最小直径小于限位凸起(28)的直径;

所述连杆与离合器拨叉机构包括连杆(12)、离合器踏板(19)和离合器拨叉(13),所述滑动杆(10)的另一端通过插销(11)与连杆(12)的上端活动连接,连杆(12)上端穿过滑动杆(10)的另一端,且插销(11)穿过连杆(12)上端,连杆(12)上活动连接有离合器踏板(19),连杆(12)穿过离合器踏板(19)的一端,离合器踏板(19)固定连接在踏板转轴(20)上,离合器拨叉(13)通过第三螺母(14)固定连接在连杆(12)的另一端;

所述蜗轮蜗杆外壳(16)与固定连接板(17)固定连接,蜗轮转轴(24)的另一端穿过固定连接板(17),离合器踏板(19)通过弹簧(18)与叉车主体(21)连接,弹簧(18)的一端固定连接在离合器踏板(19)上,弹簧(18)的另一端固定连接在叉车主体(21)上,叉车主体(21)位于固定连接板(17)下方,固定连接板(17)通过螺栓(15)固定连接到叉车主体(21)上。

2.根据权利要求1所述的内燃叉车AMT离合器执行机构法,其特征在于,所述电位器(27)与蜗轮蜗杆外壳(16)通过焊接方式连接。

3.根据权利要求1所述的内燃叉车AMT离合器执行机构法,其特征在于,所述滑动杆(10)的内部下端设置有环形的限位体(29)。

4.根据权利要求1所述的内燃叉车AMT离合器执行机构法,其特征在于,所述离合器踏板(19)焊接在踏板转轴(20)上。

5.根据权利要求1所述的内燃叉车AMT离合器执行机构法,其特征在于,所述蜗轮转轴(24)的另一端与偏心轮(4)通过焊接方式连接,转轴(5)与偏心轮(4)通过焊接方式连接。

6.根据权利要求1所述的内燃叉车AMT离合器执行机构法,其特征在于,所述蜗轮蜗杆外壳(16)与固定连接板(17)通过焊接的方式连接。
