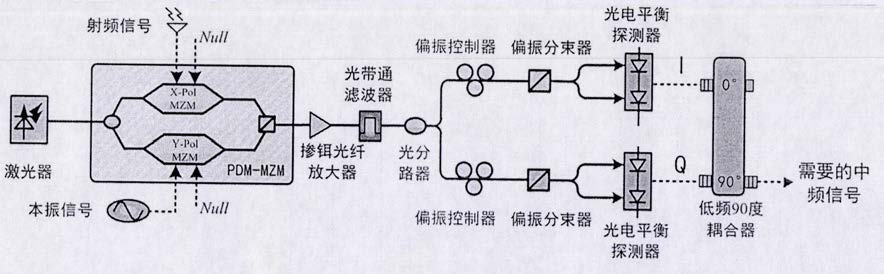

1.一种利用光子学技术实现微波信号镜像抑制混频的装置，包括激光器、偏振复用调制器(PDM-MZM)、掺铒光纤放大器(EDFA)、光带通滤波器、光分路器、偏振控制器、偏振分束器、光电平衡探测器和低频90度耦合器。其特征在于：所述激光器输出端连接PDM-MZM，所述PDM-MZM输出端连接EDFA输入端，所述EDFA输出端连接光带通滤波器输入端，所述光带通滤波器输出端连接光分路器，光分路器的上下两路分别连接偏振控制器、偏振分束器和光电平衡探测器，上下两路的光电平衡检测器输出端分别连接低频90度耦合器的两个输入端。

所述PDM-MZM由一个Y型分路器、上下并行的两个马增调制器(X-Pol MZM，Y-Pol MZM)，一个偏振合束器构成。输入PDM-MZM的光载波经过Y型分路器后分为功率相等的两路，其中上路输入上马增调制器(X-Pol MZM)对微波射频信号(RF)进行抑制载波双边带调制，下路输入下马增调制器(X-Pol MZM)对本振信号(LO)进行抑制载波双边带调制，然后通过偏振合束器形成一个偏振复用光，该光信号包含偏振态垂直的射频信号分量和本振信号分量。

所述光带通滤波器用来滤除偏振复用光微波射频信号和本振信号的其中一个光边带。

所述分路器用来将滤出的光边带分为功率相等的上下两路。

所述偏振控制器用来调节偏振分束器后光信号中射频信号和本振信号分量的相位和幅度关系，使上下两路光电平衡探测器后的中频信号存在一个90度的相位差。

所述低频90度耦合器将上下两路的中频信号进行耦合。

所述的利用光子学技术实现微波信号镜像抑制混频的装置可实现微波信号混频的同时抑制镜像信号，且本装置有很高的镜像抑制比。本装置中，射频信号和本振信号分别驱动上下不同的马增调制器，不需要高频移相器和功分器，系统带宽大。该装置通过抑制载波和使用光电平衡探测器来提高系统增益。
