专利号: 2017101206522
申请人: 温州乐发教育科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

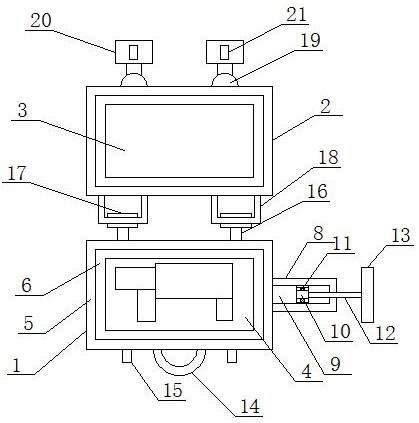

1.一种密封性能强的电锤工具箱,包括内部为凹槽结构的箱体(1)和内部为凹槽结构的箱盖(2),其特征在于:所述箱体(1)的一侧的中部通过螺栓固定两相互平行、且处于同一水平高度的两个连接杆(16),每个所述连接杆(16)的端部均设置有套筒结构(17),每个所述套筒结构(17)的内部均插入一活动轴(18),且每个所述活动轴(18)的端部均通过螺钉连接所述箱盖(2)的一侧面,所述箱体(1)的另一侧面的中心通过螺钉固定一手提环(14),所述箱体(1)在位于手提环(14)的两侧均通过螺钉固定一纵向门鼻(15),所述箱盖(2)的另一侧通过铰链(19)连接两个横向门鼻(20)、且该侧和所述箱体(1)在位于纵向门鼻(15)的侧面处于同一平面,所述横向门鼻(20)的内部设置有插入通孔结构(21),所述箱体(1)和箱盖(2)在位于凹槽结构的边缘均设置有低位侧护板结构(6)和高位侧护板结构(5),每个所述低位侧护板结构(6)的表面均套放一密封圈(7),所述箱体(1)在位于其内部的凹槽结构中安放一电锤放置垫(4),所述箱盖(2)在位于其内部的凹槽结构中安放一海绵垫(3),所述箱体(1)的另一侧面的中心通过螺钉固定一内部为空心结构(9)的空心壳体(8),所述空心壳体(8)的一端与所述箱体(1)的内部连通,所述空心壳体(8)的内部装配一阀芯板(10),所述阀芯板(10)的一端面的中心固定一活塞杆(12),所述阀芯板(10)边缘的内部设置有多个内部安装有空气单向阀(11)的通孔结构,所述活塞杆(12)的杆体贯穿空心壳体(8)、且位于外部的一端固定一施力板(13)。

2.根据权利要求1所述的一种密封性能强的电锤工具箱,其特征在于:所述横向门鼻(20)和所述纵向门鼻(15)处于同一平面的同一条垂线上。

3.根据权利要求1所述的一种密封性能强的电锤工具箱,其特征在于:两个所述纵向门鼻(15)和两个所述插入通孔结构(21)处于同一平面的同一位置。

4.根据权利要求1所述的一种密封性能强的电锤工具箱,其特征在于:所述低位侧护板结构(6)的水平高度小于高位侧护板结构(5)的水平高度。

5.根据权利要求1所述的一种密封性能强的电锤工具箱,其特征在于:位于所述箱体(1)中的低位侧护板结构(6)和高位侧护板结构(5)和位于所述箱盖(2)中的高位侧护板结构(5)和低位侧护板结构(6)对应设置。

6.根据权利要求1所述的一种密封性能强的电锤工具箱,其特征在于:所述铰链(19)为角度旋转式结构。

7.根据权利要求1所述的一种密封性能强的电锤工具箱,其特征在于:所述空气单向阀(11)的进气端位于箱体(1)的一侧。

8.根据权利要求1所述的一种密封性能强的电锤工具箱,其特征在于:所述箱盖(2)的上表面的中心安装一排气阀门,且所述排气阀门的进气端位于箱盖(2)中的凹槽结构中。
