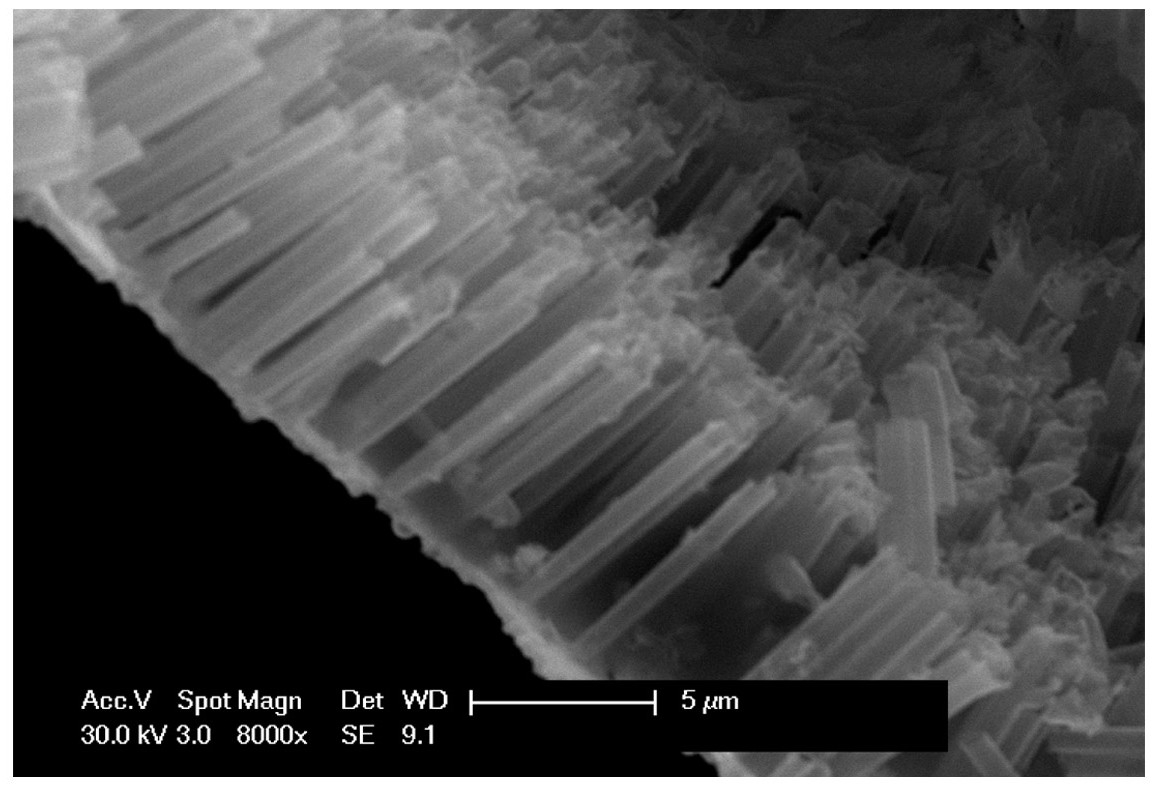

1.Ni-Au合金纳米管的制备方法，其特征在于该方法是以对苯二甲酸乙二酯聚合物为原料，经氢氧化钠溶液刻蚀孔洞，在SnCl2敏化溶液条件下吸附Sn2+离子，通过加入PdCl2活化液发生离子反应置换出Pd金属作为成核中心，加入化学Ni镀液和还原液，随后逐步滴加少量化学Au镀液，在50～90℃下反应1 h，去除聚合物模板后，得到Ni-Au合金纳米管材料；

该方法的步骤包括：

选用对苯二甲酸乙二酯聚合物作为模板，在40～70 ℃下1～4M摩尔浓度氢氧化钠溶液下刻蚀5～30 min，随后分别对其正反两面进行紫外灯辐射0.5～3 h，再在二甲基甲酰胺DMF溶剂中浸渍5～20 min；

经由SnCl2 50～200 mg，90%-98wt%的乙醇1～10 mL，标准液1.0mol/L的三氟乙酸 10～

100 uL，去离子水1～20 mL混合而成的敏化溶液浸渍1～20 min；在SnCl2敏化溶液条件下吸附Sn2+离子；

再经由PdCl2 100～300mg，去离子水5～20 mL，NaCl 20～100mg混合而成的活化溶液浸渍1～20 min；发生离子反应置换出Pd金属作为成核中心；

重复敏化、活化步骤1～5次；

由硫酸镍50～100 mg；亚氨基二乙酸50～200 mg；32wt%的NaOH溶液100～300μL；去离子水1～20mL混合而成Ni镀液；

由40%-80wt%的水合肼255 μL和去离子水1～20 mL混合而成还原液；

由标准液1.0mol/L的HAuCl4溶液200～600 μL；4-二甲氨基吡啶10～100 mg；去离子水

0.2～5 mL混合而成Au镀液；

将处理后的薄膜放入50～90 ℃下Ni镀液和还原液的混合物中，并以200μL/30s速度滴加Au镀液，并反应0.5～3 h，去除聚合物模板后，得到Ni-Au合金纳米管材料。

2.Ni-Au合金纳米管的制备方法，其特征在于该方法是以对苯二甲酸乙二酯聚合物为原料，经氢氧化钠溶液刻蚀孔洞，在SnCl2敏化溶液条件下吸附Sn2+离子，通过加入PdCl2活化液发生离子反应置换出Pd金属作为成核中心，加入化学Ni镀液和还原液，随后逐步滴加少量化学Au镀液，在50～90℃下反应1 h，去除聚合物模板后，得到Ni-Au合金纳米管材料；

该方法的步骤包括：

选用对苯二甲酸乙二酯聚合物作为模板，在40～70 ℃下1～4 M 氢氧化钠溶液下刻蚀

5～30 min，随后分别对其正反两面进行紫外灯辐射0.5～3 h，再在二甲基甲酰胺DMF溶剂中浸渍5～20 min；

经由SnCl2 90 mg，90%-98wt%的乙醇3.3 mL，标准液1.0mol/L的三氟乙酸 46 uL，去离子水6.7 mL混合而成的敏化溶液浸渍1～20 min；在SnCl2敏化溶液条件下吸附Sn2+离子；

再经由PdCl2 218 mg，去离子水 10 mL，NaCl 47 mg混合而成的活化溶液浸渍1～20 min；发生离子反应置换出Pd金属作为成核中心；

重复敏化、活化步骤1～5次；

由硫酸镍79 mg；亚氨基二乙酸93 mg；32wt%的NaOH溶液197 μL；去离子水3 mL混合而成Ni镀液；

由40%-80wt%的水合肼255 μL和去离子水3 mL混合而成还原液；

由标准液1.0mol/L的HAuCl4溶液368 μL；4-二甲氨基吡啶34 mg；去离子水1 mL混合而成Au镀液；

将处理后的薄膜放入50～90 ℃下Ni镀液和还原液的混合物中，并以200μL/30s速度滴加Au镀液，并反应0.5～3 h，去除聚合物模板后，得到Ni-Au合金纳米管材料。

3.一种根据权利要求1或2所述的Ni-Au合金纳米管的制备方法所使用的敏化溶液，其特征在于：敏化溶液由SnCl2 90 mg，90%-98wt%的乙醇3.3 mL，标准液1.0mol/L的三氟乙酸

46 uL，去离子水6.7 mL混合而成。

4.一种根据权利要求1或2所述的Ni-Au合金纳米管的制备方法所使用的活化溶液，其特征在于：活化溶液由PdCl2 218 mg，去离子水 10 mL，NaCl 47 mg混合而成。

5.一种根据权利要求1或2所述的Ni-Au合金纳米管的制备方法所使用的Ni镀液，其特征在于：Ni镀液由硫酸镍79 mg；亚氨基二乙酸93 mg；32wt%的NaOH溶液197 μL；去离子水3 mL混合而成。

6.一种根据权利要求1或2所述的Ni-Au合金纳米管的制备方法所使用的Au镀液，其特征在于：Au镀液由标准液1.0mol/L的HAuCl4溶液368 μL；4-二甲氨基吡啶34 mg；去离子水1 mL混合而成。

7.一种根据权利要求1或2所述的Ni-Au合金纳米管的制备方法所使用的还原液，其特征在于：还原液由40%-80wt%的水合肼255 μL和去离子水3 mL。
