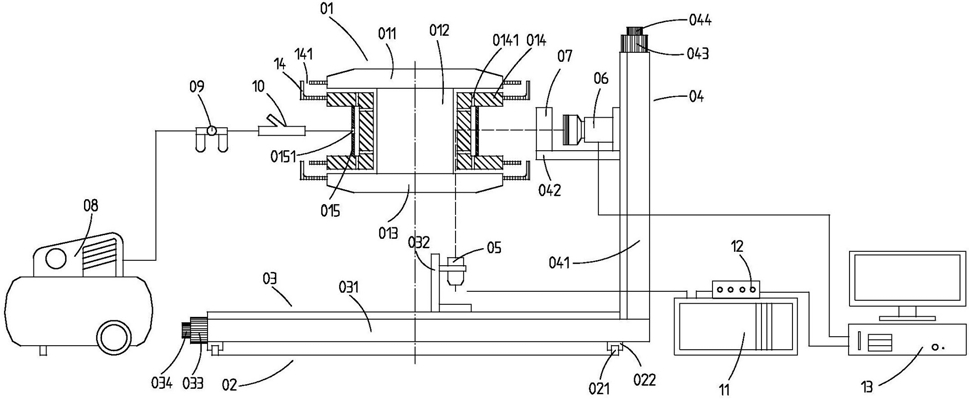

1.一种非接触式气体静压主轴气膜流场测试系统,其特征在于:包括气体静压主轴、环形调节器、水平调节器、竖直调节器、激光发射头、高速摄像机、像差矫正器、气源、气源处理器、示踪粒子混合器、激光发生器、激光控制器、工控机以及示踪粒子回收装置,所述的气体静压主轴位于环形调节器上方且与环形调节器同轴安装;所述的水平调节器与竖直调节器互相垂直固定,且安装于环形调节器上方,绕环形调节器做圆周运动;所述的激光发射头固定于竖直调节器上,做竖直方向移动;所述的高速摄像机固定于水平调节器上,做水平方向移动;所述的像差矫正器安装于高速摄像机前部;所述的激光发射头通过光缆连接于激光发生器,激光头发射平面激光,照射气体静压主轴气膜流场的某一平面,形成一个测试平面,高速摄像机对测试平面进行拍摄;所述的激光发生器通过电缆连接于激光控制器;所述的激光控制器通过电缆连接于工控机;所述的高速摄像机通过电缆连接于工控机;所述的气源通过气管依次连接气源处理器、示踪粒子混合器、气体静压主轴;所述的环形调节器包括环形导轨和安装在环形导轨上可沿环形导轨滑动的第一滑块;所述的水平调节器固定于第一滑块上;所述的水平调节器包括水平固定板,水平滑块,水平粗调旋钮和水平细调旋钮;所述的水平粗调旋钮控制水平滑块在水平固定板上快速水平滑动,所述的水平细调旋钮控制水平滑块在水平固定板上慢速水平滑动;所述的竖直调节器固定于水平固定板上;
所述的竖直调节器包括竖直固定板、竖直滑块、竖直粗调旋钮,竖直细调旋钮,所述的竖直粗调旋钮控制竖直滑块在竖直固定板上快速竖直滑动,所述的竖直细调旋钮控制竖直滑块在竖直固定板上慢速竖直滑动;
所述的气体静压主轴包括上止推盘、主轴、下止推盘、轴套、气室外套,所述上止推盘、下止推盘分别与所述主轴的上下两端面同轴密封固接,三者共同形成用于容纳轴套的凹腔;所述轴套套在所述主轴外部,所述轴套与凹腔之间的间隙作为气膜的容纳腔;所述轴套的外壁设有用于容纳气室外套的凹槽,所述轴套外部套装所述气室外套,并且所述凹槽的上下槽壁分别与所述气室外套上下两端面密封固接;所述轴套设有轴向节流孔、径向节流孔,所述轴向节流孔和径向节流孔贯穿凹槽的槽壁,轴向节流孔和径向节流孔与凹槽内腔连通;所述的气室外套设有连接示踪粒子混合器的进气口;所述的上止推盘、主轴、下止推盘、轴套、气室外套均采用透明材质。
2.如权利要求1所述的一种非接触式气体静压主轴气膜流场测试系统,其特征在于:示踪粒子回收装置安装于气体静压主轴气膜的出气口外侧;所述的示踪粒子回收装置为一环形套,上部有出气孔,环内侧与气体静压主轴上的气膜出气口相通;示踪粒子回收装置采用透明材料。
