1.Ni-Pd纳米金属管的制备方法，其特征在于该方法是：

以对苯二甲酸乙二酯聚合物为模板，经紫外照射、溶液刻蚀形成孔基底，通过敏化溶液和活化溶液完成敏化和活化过程，将敏化和活化后的模板在Ni镀液和Pd镀液中反应完成液相化学镀，利用还原液还原金属，去除模板后形成Ni-Pd纳米金属管。

2.根据权利要求1所述的Ni-Pd纳米金属管的制备方法，其特征在于该方法是：以对苯二甲酸乙二酯聚合物为模板，经紫外照射、溶液刻蚀形成孔基底，通过SnCl2敏化溶液和PdCl2活化溶液完成敏化和活化过程，在Ni镀液和Pd镀液的混合镀液中反应1～3 h完成液相化学镀，利用水合肼作为还原液还原金属，去除模板后形成Pd-Ni纳米金属管。

3.根据权利要求1所述的Ni-Pd纳米金属管的制备方法，其特征在于该方法是：对苯二甲酸乙二酯作为模板，在30～60 ℃下1～2M摩尔浓度的氢氧化钠溶液下刻蚀10～40 min，随后分别对其正反两面进行紫外灯辐射10～60 min，再在二甲基甲酰胺DMF溶剂中浸渍5～30 min；

在SnCl2 50～100 mg，90%-98wt%的乙醇1～10 mL，标准液1.0mol/L的三氟乙酸 10～

100 uL，去离子水2～20 mL混合而成的敏化溶液中浸渍5～30 min；

再在PdCl2 100～500 mg，去离子水 1～30 mL，NaCl 10～100 mg混合而成的活化溶液中浸渍5～15 min；

重复敏化、活化步骤2～5次；

将处理后的薄膜模板放入到由氯化镍10～50mg；PdCl2 1～20mg；EDTA 10～500mg；4-二甲基吡啶10～100mg和去离子水1～50mL混合而成的Ni和Pd混合化学镀液中，加入到由40%-

80wt%的水合肼20～200μL和去离子水1～20mL混合而成的还原液中，常温下反应1～3 h；

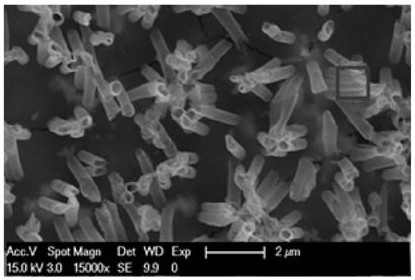

去除模板后形成Pd-Ni纳米金属管。

4.根据权利要求3所述的Ni-Pd纳米金属管的制备方法，其特征在于该方法是：对苯二甲酸乙二酯作为模板，在40～55 ℃下1～2M摩尔浓度的氢氧化钠溶液下刻蚀20～30 min，随后分别对其正反两面进行紫外灯辐射20～30 min，再在二甲基甲酰胺DMF溶剂中浸渍5～10 min；

在SnCl2 90 mg，90%-98wt%的乙醇3 mL，标准液1.0mol/L的三氟乙酸 46 uL，去离子水

6.7 mL混合而成的敏化溶液中浸渍5～15 min；

再在PdCl2 218 mg，去离子水 10 mL，NaCl 47 mg混合而成的活化溶液中浸渍5～15 min；

重复敏化、活化步骤2～5次；

将处理后的薄膜模板放入到由氯化镍20 mg；PdCl2 9 mg；EDTA 100mg；4-二甲基吡啶

60mg和去离子水5mL混合而成的Ni和Pd混合化学镀液中，加入到由40%-80wt%的水合肼100μL和去离子水3mL混合而成的还原液中，常温下反应1～3 h；

去除模板后形成Pd-Ni纳米金属管。

5.一种根据权利要求1所述的Ni-Pd纳米金属管的制备方法所使用的敏化溶液，其特征在于：敏化溶液由SnCl2 50～100 mg，90%-98wt%的乙醇1～10 mL，标准液1.0mol/L的三氟乙酸 10～100 uL，去离子水2～20 mL混合而成。

6.一种根据权利要求1所述的Ni-Pd纳米金属管的制备方法所使用的活化溶液，其特征在于：活化溶液由PdCl2 100～500 mg，去离子水 1～30 mL，NaCl 10～100 mg混合而成。

7.一种根据权利要求1所述的Ni-Pd纳米金属管的制备方法所使用的Ni和Pd混合化学镀液，其特征在于：Ni和Pd混合化学镀液由氯化镍10～50～ mg；PdCl2 1～20mg；EDTA 10～

500mg；4-二甲基吡啶10～100mg和去离子水1～50mL混合而成。

8.一种根据权利要求1所述的Ni-Pd纳米金属管的制备方法所使用的还原液，其特征在于：还原液由40%-80wt%的水合肼20～200μL和去离子水1～20mL混合而成。
