专利号: 2017101287089
申请人: 夏敏月
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

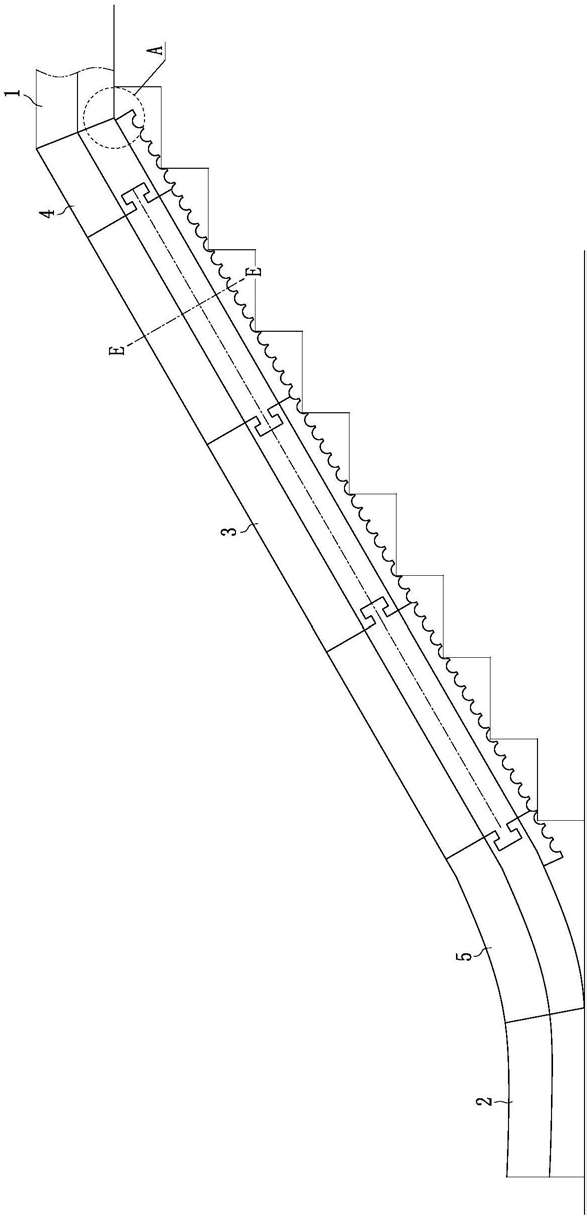

1.一种健身型家居娱乐滑梯,其特征在于:包括顶梯(1)、底梯(2)和分梯(3);所述的顶梯(1)安装有可转动的顶板(4)以适应不同倾角的楼梯;所述的底梯(2)安装有可调节角度的底板(5)以适应不同倾角的楼梯;所述的分梯(3)安装在楼梯的台阶上,多个分梯(3)可拆卸地首尾相连并连接顶梯(1)与底梯(2);各顶梯(1)、顶板(4)、底梯(2)、底板(5)和分梯(3)上还安装有可供宠物滑行的通道;

所述的顶梯(1)、顶板(4)、底梯(2)、底板(5)和分梯(3)均为硬质纳米塑料材质,顶梯(1)、顶板(4)、底梯(2)、底板(5)和分梯(3)左右两侧均设置有竖直布置的挡板(11),且底板(5)呈弧形结构;

所述的顶板(4)可转动地安装在顶梯(1)上,顶板(4)与顶梯(1)的转动方式包括人工任意控制转动角度的纯轴杆连接方式、人工操作但不能任意控制转动角度的棘轮棘爪转动方式或电动任意控制转动角度的电动转动方式三者之一;

纯轴杆连接方式包括轴杆(41)、轴承和端盖,所述的顶梯(1)与顶板(4)连接处均设置有圆形轴孔,所述的轴杆(41)通过轴承可转动的插入顶梯(1)与顶板(4)的轴孔内,且各轴承外侧均安装有轴承端盖;

棘轮棘爪转动方式包括棘轮(12)、棘爪(13)和转板弹簧(14),所述的顶板(4)上端固连有转板轴(42),所述的顶板(4)通过转板轴(42)可转动地安装在顶梯(1)下端,转板轴(42)上固连有棘轮(12),顶梯(1)上铰接有棘爪(13),且棘爪(13)与棘轮(12)相配合,所述的转板弹簧(14)一端固连在顶梯(1)上,转板弹簧(14)另一端固连在棘爪(13)上;

电动转动方式包括转板电机(15),所述的顶板(4)上端固连有顶轴(43),所述的顶板(4)通过顶轴(43)可转动地安装在顶梯(1)下端,所述的转板电机(15)安装在顶梯(1)上,且转板电机(15)通过联轴器与顶轴(43)相连接;底梯(2)与底板(5)的连接方式跟顶梯(1)与顶板(4)的连接方式相同,且底梯(2)与底板(5)上均铺设有缓冲海绵;

所述的分梯(3)背面均匀设置有卡阶槽(31),所述的卡阶槽(31)截面为圆弧形,卡阶槽(31)用于与楼梯的台阶边角处相接触;

所述的分梯(3)上端设置有截面为“T”型的插轨(32),分梯(3)下端设置有截面为“T”型的插槽(33),当需要将各分梯(3)形成一个整体时,则将相邻分梯(3)两两首尾连接,使插轨(32)与插槽(33)相互配合,插轨(32)与插槽(33)的配合分为可滑动和不可滑动两种,且顶板(4)下端与底板(5)上端均分别设置有插槽(33)和插轨(32),便于分梯(3)与顶板(4)和底板(5)连接;

当插轨(32)与插槽(33)的配合为可滑动时,相邻分梯(3)之间可以相互左右滑动,此时,相邻分梯(3)、分梯(3)与顶板(4)以及分梯(3)与底板(5)之间均安装有橡胶气囊(34)和位移传感器(35),所述的橡胶气囊(34)两端分别可拆卸地安装在相邻分梯(3)的挡板(11)内侧面,同理,橡胶气囊(34)以上述同样的方式安装在顶板(4)与底板(5)上,且橡胶气囊(34)通过管道连接气泵;各挡板(11)上均安装有位移传感器(35);

当插轨(32)与插槽(33)的配合为不可滑动时,插轨(32)上固连有铁质连板(321),插槽(33)内安装有电磁铁(322);

所述的顶梯(1)、顶板(4)、底梯(2)和底板(5)内从左往右分别依次包括爬行道(6)、宠物滑道(7)和人行滑道(8),所述的爬行道(6)与人行滑道(8)的截面均为“ㄩ”型,爬行道(6)上均匀设置有长条形摩擦筋(61),相邻两个摩擦筋(61)中部设置有放置食物的凹坑(62);

所述的宠物滑道(7)截面为“U”型,宠物滑道(7)内壁光滑,且位于顶梯(1)处的爬行道(6)与宠物滑道(7)上端相连通,爬行道(6)上端设置有可检测宠物是否通过的红外传感器,红外传感器处还设置有可封闭爬行道(6)上端口的合门机构(63),合门机构(63)是气缸与扁平板的组合。
