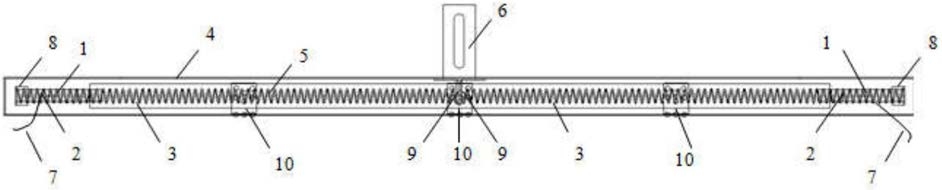

1.一种弹簧式光纤光栅位错计，其特征在于，包括：光纤光栅、应变感应基片、定位片、保护壳体、压缩弹簧、滑动头、L型钢片和钢片；

保护壳体内壁上通过多个夹片将定位片固定；

定位片两端通过螺栓与应变感应基片固接，应变感应基片通过螺栓固定于两个L型钢片之间；在应变感应基片的中部粘贴光纤光栅，光纤光栅的尾纤置于保护壳体外侧；

定位片上部和下部用相同方式设有四根压缩弹簧；其中一根压缩弹簧一端与L型钢片固接，另一端与钢片固接；

滑动头固设于两个钢片之间；保护壳体为矩形盒式，对应滑动头侧面设置有狭长活动缝，对面开设两个小孔，供光纤光栅的尾纤通过小孔穿出并套上光纤松套管；

工作原理如下：

由光纤光栅原理可知，本传感器所测量应变与基片轴向应变满足关系：A＝b·h                                (2)式中，ΔλB为中心波长改变量，kε为光纤光栅应变灵敏度系数，A为基片净截面面积，b为基片的截面宽度，h为基片的厚度；N为基片上轴向力，其满足基本方程：N＝ka·Δx                               (3)ka＝2·k                                (4)其中ka为基片所连接弹簧总刚度，k为一根弹簧的刚度，Δx为滑动头移动量；将(2)(3)(4)带入(1)可得：进而有

令 则有：Δx＝K·ΔλB(7)

式中，K为位错计的灵敏度系数；

由此式可看出相对沉降量Δx与光栅中心波长改变量ΔλB之间成线性关系，通过监测中心波长改变量ΔλB从而获得相对沉降量Δx的结果。
