专利号: 2017101338358
申请人: 广东工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

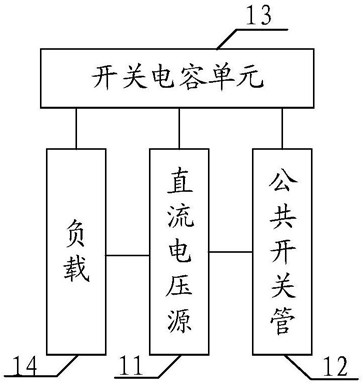

1.一种高增益开关电容功率变换器,其特征在于,包括直流电压源、公共开关管、开关电容单元和负载,其中,所述开关电容单元通过不同接口分别与所述直流电压源、所述负载和所述公共开关管连接,所述负载一端连接所述开关电容单元且另一端连接所述直流电压源,所述公共开关管一端连接所述开关电容单元且另一端同时连接所述负载和所述直流电压源。2.根据权利要求1所述的高增益开关电容功率变换器,其特征在于,所述开关电容单元包括一个开关管,第一电容器、第二电容器、第一二极管、第二二极管和第三二极管,其中,所述第一电容器和所述第二电容器均包括正极和负极,所述第一二极管的阳极同时与所述第一电容器的负极和所述开关管的漏极连接,所述第二二极管的阴极与所述第一电容器的正极连接,所述第二电容器的正极同时与所述第一二极管的阴极和所述第二二极管的阳极连接,所述第二电容器的负极同时与所述开关管的源极和所述第三二极管的阳极连接,所述第三二极管的阴极与所述公共开关管的漏极连接;所述负载的一端同时与所述直流电压源的负极和所述公共开关管的源极连接,另一端与所述第一电容器的正极连接。3.根据权利要求2所述的高增益开关电容功率变换器,其特征在于,所述开关电容单元数量为n,其中,n为正整数。4.根据权利要求3所述的高增益开关电容功率变换器,其特征在于,所述开关电容单元的连接方式包括:第k个开关电容单元中的中第一电容器的正极与第k+1个开关电容单元的第一电容器的负极连接,其中,k为小于或等于n-1的正整数,第一个开关电容单元中的第一电容器的负极与所述直流电压源的正极连接。5.根据权利要求4所述的高增益开关电容功率变换器,其特征在于,n个所述开关电容单元中的所有开关管同时开通或关断,并与所述公共开关管互补导通。6.根据权利要求5所述的高增益开关电容功率变换器,其特征在于,还包括谐振电感器,其中,所述谐振电感器中电感器的一端与所述开关电容单元中的第二电容器的正极连接,另一端同时与所述开关电容单元中的第一二极管的阴极和第二二极管的阳极连接。
