1.一种pH响应型抗菌聚合物纳米颗粒，其特征在于由三嵌段共聚物通过自组装形成纳米颗粒而得；所述三嵌段共聚物由至少一种聚酯、至少一种含羧基的单体A和至少一种含N的单体B聚合形成；

其中所述的聚酯为聚己内酯、聚乳酸中的至少一种；所述的含羧基的单体A为丙烯酸、甲基丙烯酸、衣康酸中的至少一种；所述的含N的单体B为甲基丙烯酸N,N-二甲氨基乙酯、丙烯酸N,N-二甲氨基乙酯中的至少一种；由单体B组成的嵌段还通过季铵化反应获得季铵盐结构；所述的三嵌段共聚物的分子量为10,000 500,000 克/摩尔，分子量分布系数为1.1~ ~

4.0。

2.如权利要求1所述的一种pH响应型抗菌聚合物纳米颗粒，其特征在于，所述的由含羧基的单体A所形成的嵌段为三嵌段共聚物中间的嵌段。

3.如权利要求1所述的一种pH响应型抗菌聚合物纳米颗粒，其特征在于，所述单体A和单体B的摩尔比为1:1.1 2。

~

4.如权利要求1所述的一种pH响应型抗菌聚合物纳米颗粒，其特征在于，所述的聚酯通过开环聚合反应制备得到。

5.如权利要求4所述的一种pH响应型抗菌聚合物纳米颗粒，其特征在于，所述的聚酯采用含羟基的引发剂引发己内酯或丙交酯开环聚合得到。

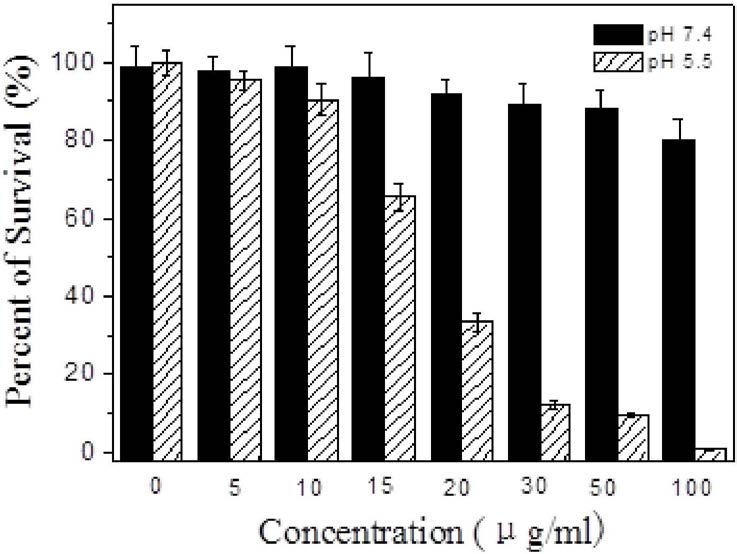

6.如权利要求1所述的一种pH响应型抗菌聚合物纳米颗粒，其特征在于，在pH为7.4的环境下，所述pH响应型抗菌聚合物纳米颗粒的粒径为10-500纳米。

7.如权利要求6所述的一种pH响应型抗菌聚合物纳米颗粒，其特征在于，在pH为7.4的环境下，所述pH响应型抗菌聚合物纳米颗粒的粒径为10-100纳米。

8.如权利要求1-7任一所述的一种pH响应型抗菌聚合物纳米颗粒的制备方法，其特征在于包括：聚酯经过修饰改性成大单体引发剂，再于溶剂中依次引发单体A和单体B进行聚合反应；反应温度为40-150℃，反应时间6 48小时；反应结束后经沉淀、过滤或透析得到成品。

~

9.如权利要求8所述的一种pH响应型抗菌聚合物纳米颗粒的制备方法，其特征在于，聚合方法可以是原子转移自由基聚合或可逆加成-断裂链转移聚合。

10.如权利要求8所述的一种pH响应型抗菌聚合物纳米颗粒的制备方法，其特征在于，所述的溶剂为呋喃类、酰胺类、砜类、醇类、烃类中的一种或多种的混合溶液。
