专利号: 2017101398768
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

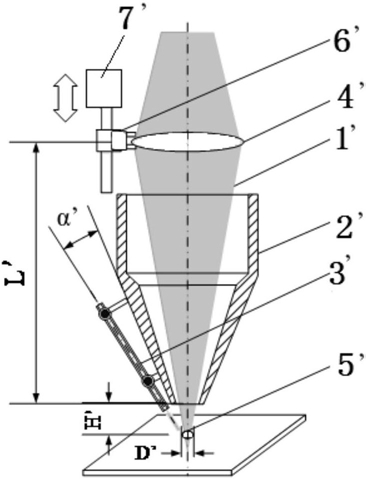

1.一种熔覆轨迹可调的激光熔覆头构件,其特征在于:包括熔覆头,所述熔覆头安装在可驱动熔覆头沿竖直方向上下移动的竖直调节装置上,所述熔覆头沿竖直方向的上方设有激光入口,所述熔覆头沿竖直方向的下方设有激光出口;熔覆头内设有透镜,且透镜与所述熔覆头同轴设置;

所述熔覆头外设有送粉管,送粉管通过可调节送粉管与熔覆头之间的夹角大小的角度调节装置安装在熔覆头上;送粉管的出口向下,且送粉管的中轴线的延长线与熔覆头的中轴线的延长线相交,以保证来自激光出口的激光束与来自送粉管的出口的粉体相聚;

所述竖直调节装置包括固定设置的第一丝杠电机,所述第一丝杠电机的第一输出轴垂直向下,熔覆头的外壁上设有与所述第一输出轴相配合的第一螺母,所述第一输出轴与所述第一螺母相啮合,以驱动熔覆头上下移动;

所述角度调节装置包括第二丝杠电机和第二螺母,所述送粉管靠近出口的一端与熔覆头的外壁铰接,所述送粉管靠近进口的一端与第二螺母的外壁铰接,所述第二螺母与第二丝杠电机的第二输出轴相啮合,且所述第二输出轴水平设置。
